Breve introdução
ODZMA série compreende máquinas de afiação verticais em linha reta, projetadas para o processamento de bordas planas de chapas de vidro e espelhos. O processamento utiliza um arranjo sequencial de discos diamantados tipo copo e discos de polimento.
As folhas são carregadas manualmente no transportador de entrada motorizado, transportando-as para a unidade de afiação.
Durante o processamento, as folhas ficam sobre rolos transportadores inclinados em aproximadamente 6 graus em relação à vertical.
O sistema transportador é motorizado; a interação do operador durante a operação padrão é restrita ao carregamento e descarregamento de folhas.
Cada máquina opera com um operador principal, opcionalmente auxiliado durante o carregamento/descarregamento. Para chapas grandes/pesadas (acima de 30 kg), é obrigatório o uso de equipamento de elevação adequado.
Introdução ao produto

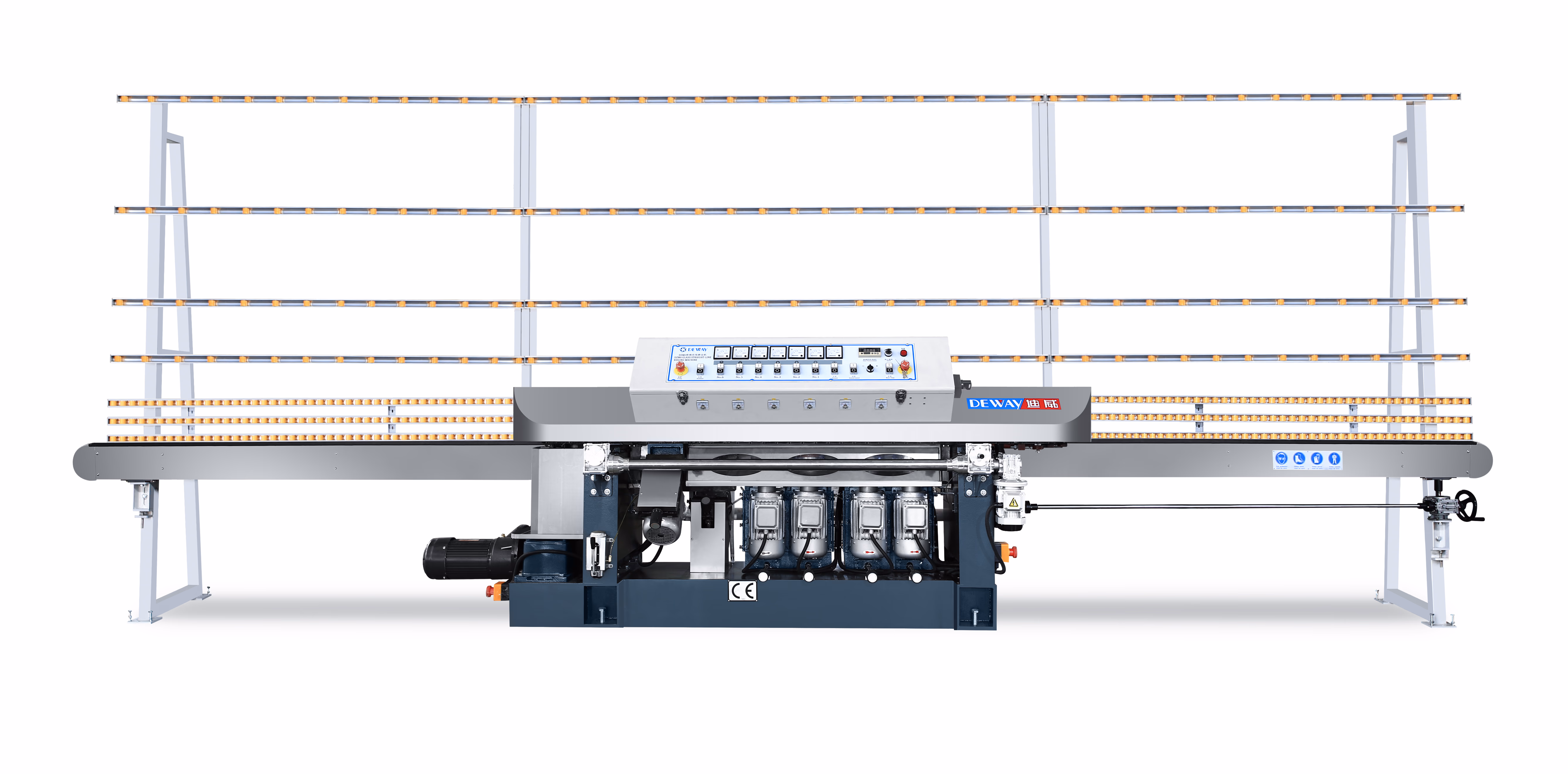

OPolidor de bordas retas para vidro DZM8 é um sistema de polimento vertical em linha reta com 8 eixos, projetado para o processamento preciso de bordas planas de chapas de vidro e espelhos. Esta máquina industrial de polimento em linha reta para vidro combina capacidades de retificação e polimento, sendo um recurso vital em instalações de fabricação.
Características do produto
Sistema de processamento:
- Sequência de discos diamantados tipo copo e discos de polimento
- Capacidades de retificação de vidro para precisão dimensional
- Funções integradas da máquina de polimento de linha reta de vidro
- Oito fusos de alta precisão
Projeto Operacional:
- Transportador de entrada motorizado transporta folhas para a unidade de afiação
- Rolos transportadores posicionados em 6°da vertical
- A interação do operador está limitada ao carregamento/descarregamento manual
Especificações técnicas:
- Processa todos os tipos e espessuras de vidro
- Manuseia peças pequenas e grandes painéis
- Ocupação compacta da oficina
- Operação sem vibração
Sistema de controle:
- Interface de operação intuitiva
- Monitoramento de processamento em tempo real
- Controles de precisão ajustáveis
Aplicações do produto
Este polidor de bordas retas para vidro serve para:
- Instalações de fabricação de vidro
- Operações de processamento de vidro personalizado
- Produção de painéis de vidro arquitetônico
- Fabricação de elementos decorativos de vidro
- Ambientes de produção em escala industrial
- Oficinas de pequeno e médio porte
Vantagens do produto
Precisão e Qualidade:
- Proporciona bordas perfeitamente retas e suaves
- Alcança acabamentos brilhantes e brilhantes
- Mantém qualidade consistente em toda a produção
Eficiência Operacional:
- Solução de retificação e polimento em máquina única
- Minimiza erros de processamento
- Reduz o desperdício de material
- Adapta-se a bordas retas e complexas
Durabilidade e manutenção:
- Componentes resistentes ao desgaste
- Construção resistente à corrosão
- Requisitos mínimos de manutenção
Versatilidade:
- Processa todos os tipos/espessuras de vidro
- Manuseia painéis pequenos e grandes
- Design compacto multiambiente
Pessoal e Segurança:
- Requisito de operador único
- Assistente opcional durante carga/descarga
- Equipamento de elevação obrigatório para chapas >30kg
- Controles intuitivos reduzem o tempo de treinamento
Resumo técnico
OMáquina de polimento de linha reta de vidro DZM8exemplifica a tecnologia de afiação vertical em linha reta. Este polidor de afiação de linha reta de vidro de primeira linha mantém 6°processamento angular, proporcionando desempenho de polimento e retificação de vidro de nível industrial.

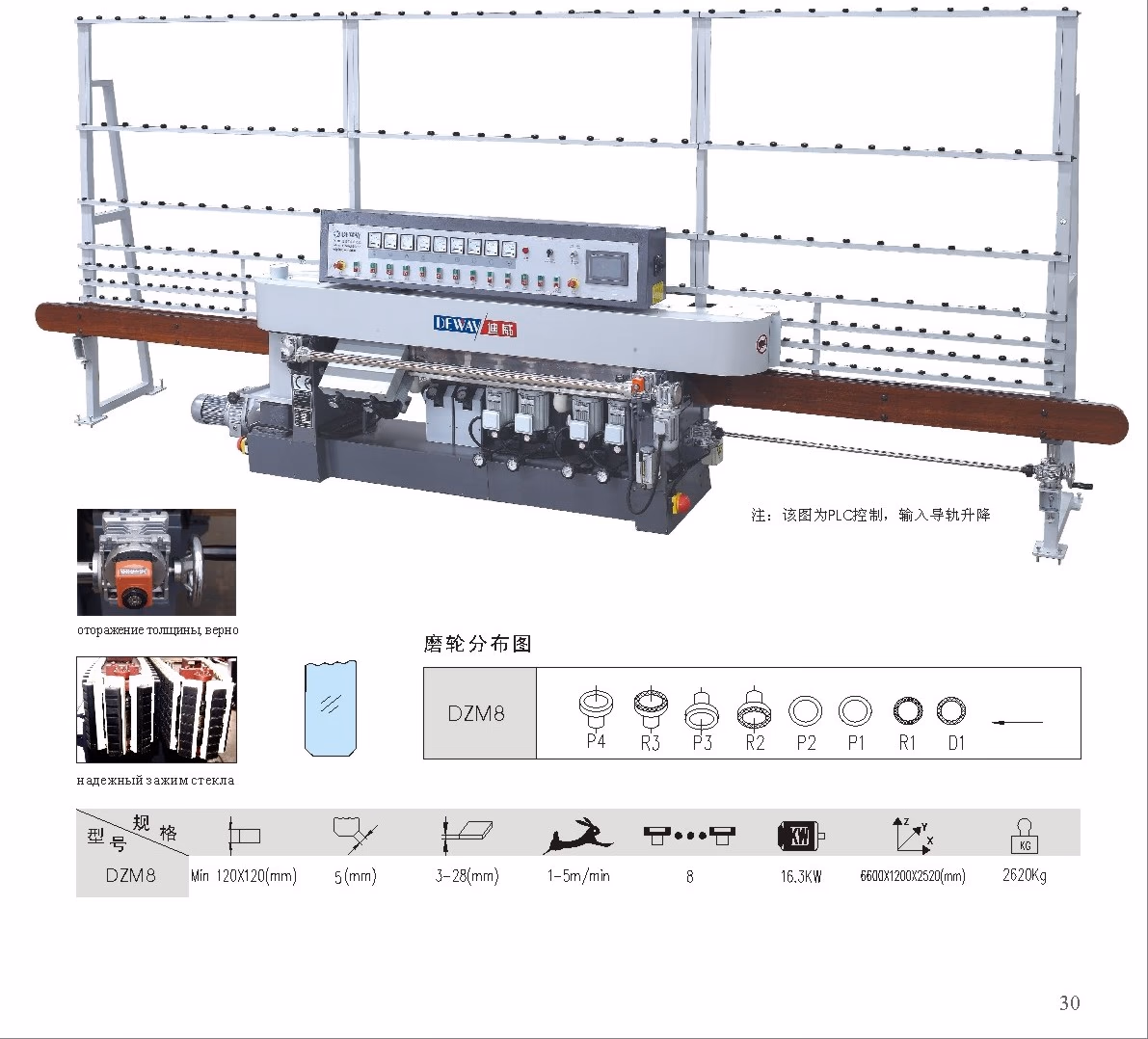

DZM8 |
Ref. nº |
| No8 | Não. 7 | No.6 | Não. 5 | No.4 | No3 | No2 | No1 |
Rev.(50Hz) |
| 2800 | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 |
Rev.(60Hz) |
| 3360 | 3360 | 3360 | 3360 | 3360 | 3360 | 3360 | 3360 |
Nome |
| Roda de desbaste fina | Roda de desbaste fina | Roda de resina | Roda de resina | Roda de polimento | Roda de desbaste fina | Roda de resina | Roda de diamante |
Especificação |
| 10S40 130×50 | 130×50 240 malha | 10S40 130×50 | 130×50 240 | X081 150×50 | 10S40 150×70 | 150×50 240 malha | 150×50 100 malhas |
Uso |
| Retificação fina para para-choques dianteiros | Retificação semi fina para para-choques dianteiros | Moagem fina para trás | Moagem semi fina para fresas traseiras | Polimento de fundo | Moagem fina de fundo | Moagem semi fina para fundo | Desbaste de fundo |
Dados técnicos
| DZM8 |
Comprimento [mm] | 6600 |
Largura [mm] | 1500 |
Altura [mm] | 2500 |
Altura da bancada [mm] | 800±30 |
Peso total [kg] | 2600 |
Espessura trabalhável [mm] | 3～28 |
Mínimotamanho do copo [mm]: | 120x120 |
Peso máximo de trabalho: | 300 |
por metro de transporte [kg/m] | 100 |
Total [kg] | 300 |
Velocidade do transportador [m / min] | 1～5 |
Tanques: |
|
água [não xl] | 1*165 |
óxido de cério [sem xl] (Opcional) |
|
Tensão nominal [V] | Veja o diagrama de fiação |
Potência instalada [kW] | 16,7 |
