Introdução ao produto

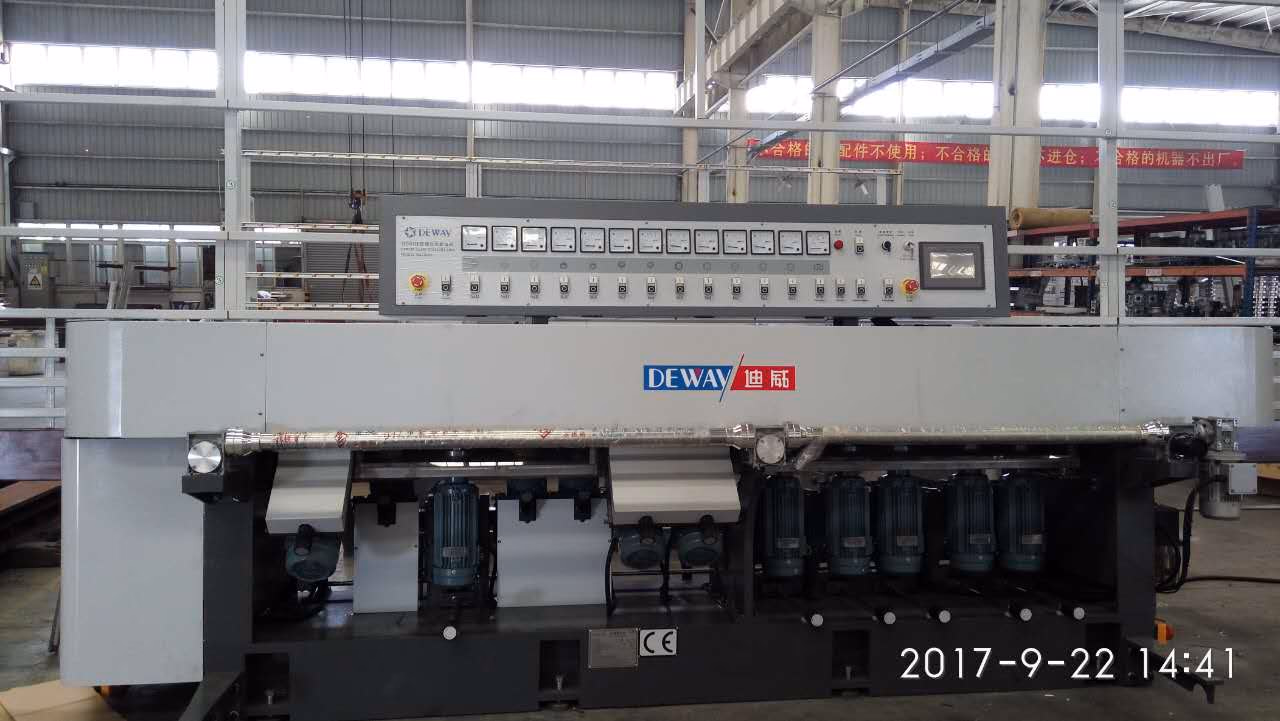

OMáquina de corte de vidro DZM12B (12 fusos) é uma solução industrial robusta para o processamento de vidro de precisão. Funcionando como uma versátil Máquina de Afiação de Vidro, destaca-se no lixamento de bordas, polimento e operações em linha reta. Projetada como uma Máquina de Processamento de Vidro em Linha Reta, proporciona precisão crítica para elementos arquitetônicos. Equipada com tecnologia de transporte por rolamentos, opera simultaneamente como Máquina de Afiação de Bordas de Vidro, Polidora de Rolamentos de Vidro e Máquina de Polimento de Vidro Pesado, tornando-a indispensável para a fabricação moderna de vidro.
---
Características do produto
1. Sistema de 12 fusos de alta capacidade
- O processamento simultâneo de múltiplas arestas garante a uniformidade do produto
- Eixos estrategicamente dispostos manuseiam vidro arquitetônico de alta resistência

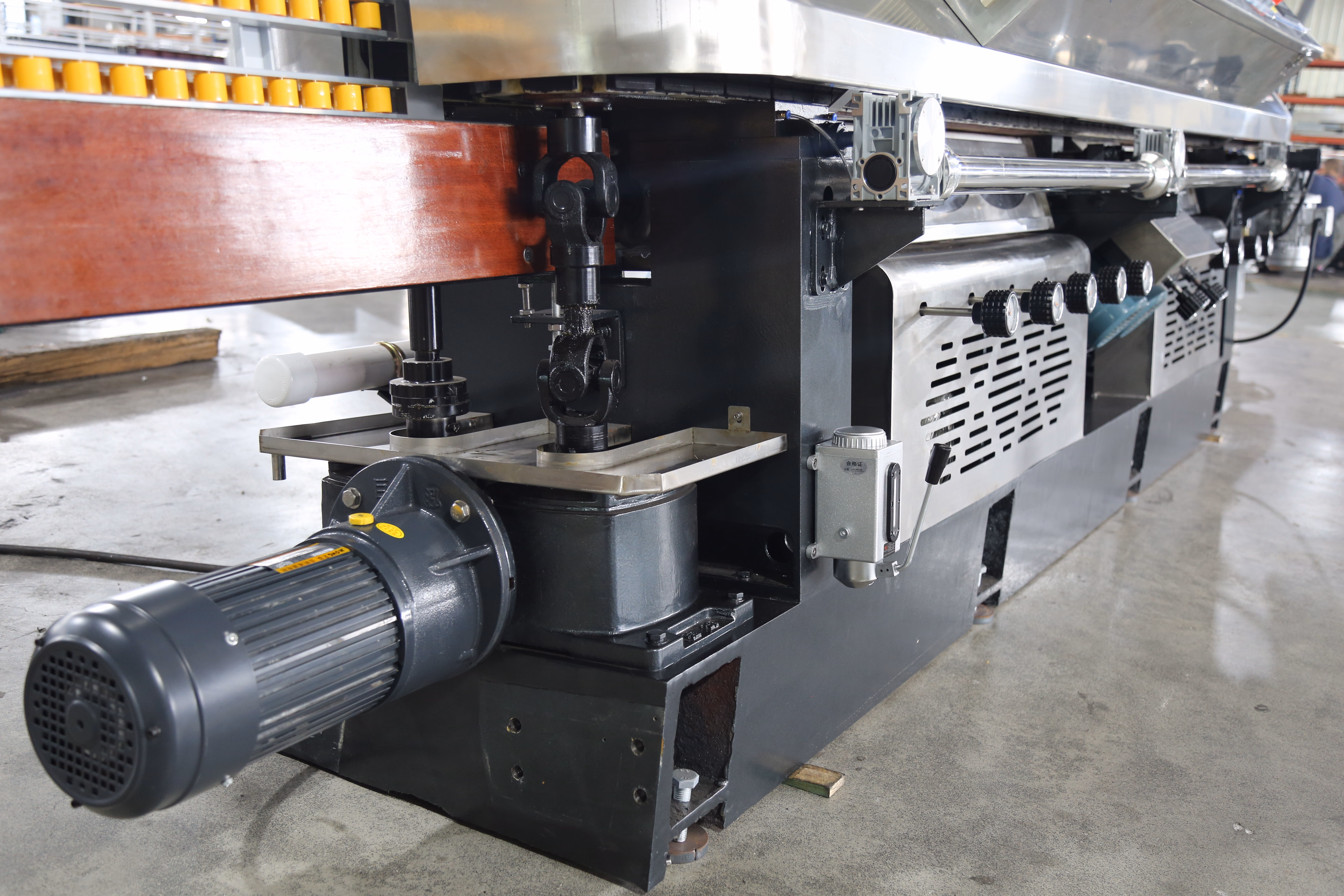

2. Tecnologia avançada de transporte de rolamentos
- Rolamentos de alta qualidade permitem um movimento suave da folha de vidro
- Elimina lascas durante o processamento de painéis grandes e pesados
- Componente crítico para a funcionalidade do polidor de rolamentos de vidro
3. Processamento de precisão em linha reta
- A capacidade da máquina de processamento de vidro em linha reta proporciona bordas nítidas e limpas
- Minimiza o desperdício de material na produção de portas/janelas
4. Versatilidade de retificação multiperfil
- Máquina de lixar bordas de vidro que trabalha com bordas planas/chanfradas/em formato de lápis
- Motor robusto permite processamento de alta velocidade de projetos personalizados
5. Sistema de polimento integrado
- O polidor de rolamento de vidro proporciona acabamentos de alto brilho
- A transição perfeita da retificação para o polimento elimina equipamentos secundários
6. Capacidade de vidro pesado
- Projetado como máquina de polimento de vidro pesado para painéis substanciais
- Processa vidro espesso para arranha-céus e projetos comerciais
---
Aplicações do produto
1. Sistemas de envidraçamento arquitetônico
- Acabamento preciso em linha reta de paredes-cortina por meio de máquina de processamento de vidro em linha reta
2. Produção de janelas/portas comerciais
- Acabamento de bordas críticas usando recursos de máquinas de afiação de vidro
3. Fabricação de vidro personalizado
- Retificação de múltiplos perfis (bordas chanfradas/lápis) com máquina de retificação de bordas de vidro
4. Acabamento de superfície premium
- Polimento de bordas de alto brilho através da tecnologia Glass Bearing Polisher
5. Fabricação de vidro estrutural
- Processamento de painéis grossos (≥25 mm) como máquina de polimento de vidro pesado
6. Componentes de Segurança Industrial
- Aplicações de máquinas de corte de vidro para laminados resistentes a impactos
---
Vantagens do produto
1. Eficiência de processamento incomparável
- A máquina de lapidação de vidro com 12 fusos aumenta a produtividade em 40% em comparação com os sistemas de 8 fusos. O lixamento/polimento simultâneo reduz o tempo de processamento em 55% para vidro arquitetônico.
2. Excelência em Engenharia de Precisão
- Como uma máquina de processamento de vidro em linha reta, ela mantém±Tolerância de retilinidade de borda de 0,1 mm - crítica para aplicações de envidraçamento estrutural. O transportador de rolamentos garante precisão posicional de <0,05 mm durante a transferência de painéis pesados.
3. Garantia de perfeição da superfície
- Polidor de rolamento de vidro integrado atinge Ra 0,2mAcabamento superficial de alta qualidade, excedendo a norma EN 12150-1. O controle automatizado de pressão evita o polimento excessivo em bordas delicadas.
4. Confiabilidade em serviço pesado
- A configuração da máquina de polimento de vidro pesado suporta 300 kg/m²Capacidade de carga. Os suportes reforçados do eixo suportam o processamento contínuo de vidro de 30 mm sem vibração.
5. Versatilidade multifuncional
- A operação de plataforma única como máquina de retificação de bordas de vidro (perfis), polidora de rolamentos de vidro (acabamento) e máquina de processamento de linha reta de vidro (precisão) reduz os custos de equipamento em 35%.
6. Economia Operacional
- Motores com otimização energética reduzem o consumo de energia em 22% em comparação com sistemas convencionais. Transportadores com rolamentos requerem 70% menos manutenção do que sistemas de roletes.
7. Garantia de Qualidade
- A sincronização patenteada do fuso nesta máquina de lapidação de vidro garante a consistência das bordas em todos os lotes de produção. Atende aos padrões de segurança ANSI Z97.1 por meio da resistência uniforme à compressão das bordas.
Dados de identificação
Máquina: Cortadora horizontal
Modelo: DZM12
Tensão e frequência: 380 V, 50 Hz
Potência total: 24,7 kW
Espessura trabalhável: 3~25mm
Peso: 3000 kg
Número de série:
Data do produto: 2022
Posição da roda em relação à folha de entrada |
DZM12B |
Ref. nº | No12 | No.11 | No10 | Não. 9 | No8 | Não. 7 | No.6 | Não. 5 | No.4 | No3 | No2 | No1 |
Rev.(50Hz) | 1400
| 2800 | 2800 | 1400 | 2800 | 2800 | 1400 | 2800 | 2800 | 2800 | 2800 | 2800 |
Rev.(60Hz) | 1680 | 3360 | 3360 | 1680 | 3360 | 3360 | 1680 | 3360 | 3360 | 3360 | 3360 | 3360 |
Nome | Roda de polimento | Roda de polimento | Roda de resina | Roda de polimento | Roda de polimento | Roda de resina | Roda de polimento | Roda de polimento | Roda de polimento | Roda de resina | Roda de diamante | Roda de diamante |
Especificação | CE3 130×50 | 10S40 130×50 | 130×22 240 malha |
CE3 130×50
| 10S40 130×50 | 130×22 240 malha | X098 | 10S60 150×70 | 10S40 150×70 | 150×22 240 malha | 150×22 180 malha | 150×22 100 malhas |
Uso | Polimento para para-choque dianteiro | Depoispiolhos g para frente aresta | Retificação fina para para-choques dianteiros | polonêsg paravoltararesta | polonês g para voltar aresta | Moagem fina para para-choques traseiros | Polimento de fundo | Polimento de fundo | Polimento de fundo | Moagem fina de fundo | Moagem semi fina para fundo | Desbaste de fundo |
Dados técnicos
| DZM12 |
Comprimento [mm] | 7500 |
Largura [mm] | 1500 |
Altura [mm] | 2500 |
Altura da bancada [mm] | 800±30 |
Peso total [kg] | 3100 |
Espessura trabalhável [mm] | 3～25 |
Mínimotamanho do copo [mm]: | 120x120 |
Peso máximo de trabalho: | 300 |
por metro de transporte [kg/m] | 100 |
Total [kg] | 300 |
Velocidade do transportador [m / min] | 1～5 |
Tanques: | |
água [não xl] | 1*165 |
óxido de cério [sem xl] (Opcional) | |
Tensão nominal [V] | Veja o diagrama de fiação |
Potência instalada [kW] | 26 |
