Introdução ao produto

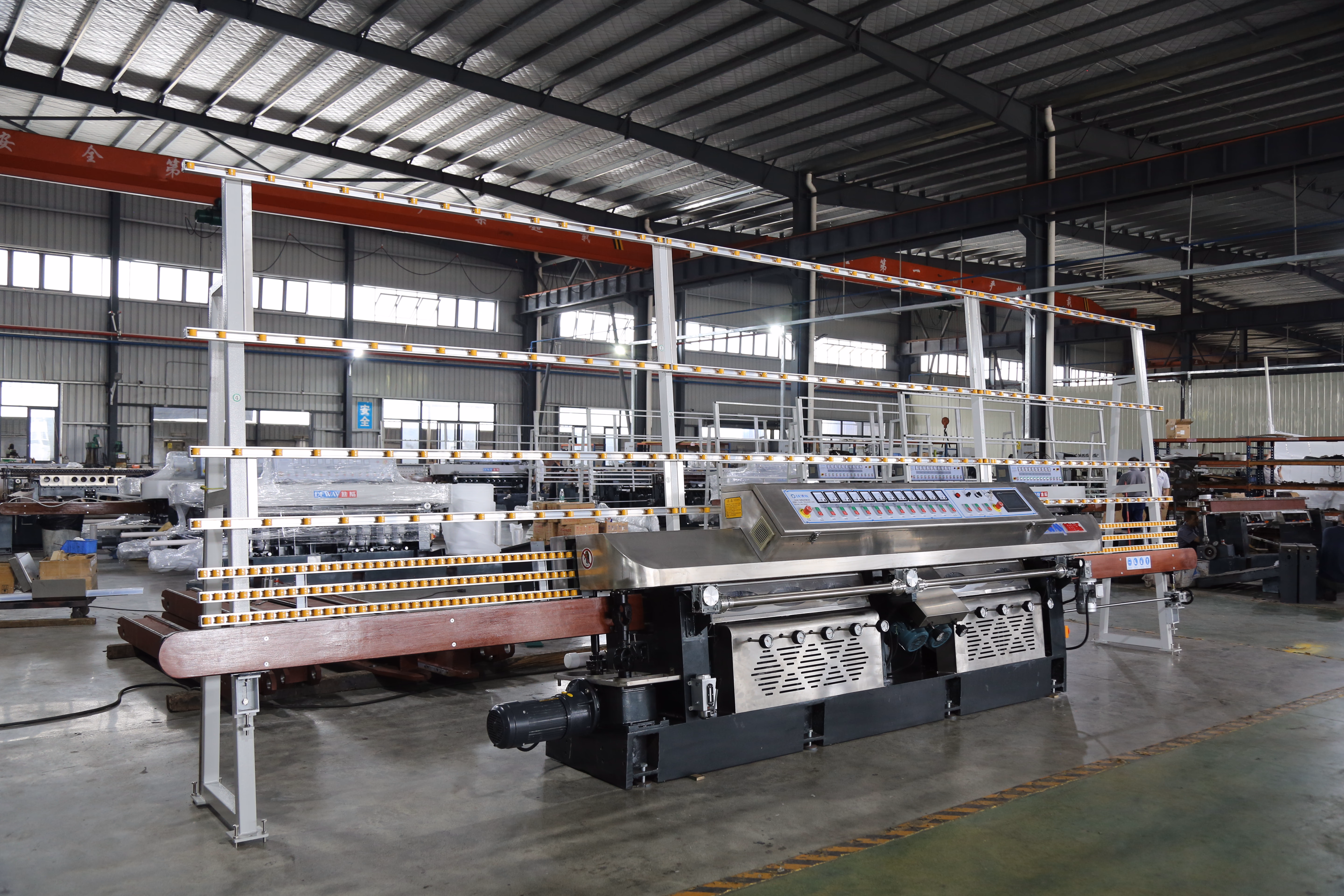

OMáquina de corte de vidro DZM10B (10 fusos) é uma solução de nível industrial projetada para o processamento preciso de vidro em linha reta. Sua inovação definidora é o Sistema de Rolamento para Máquina de Borda Reta de Vidro.–Uma tecnologia patenteada que revoluciona o manuseio de vidro. Funcionando tanto como uma Máquina de Rolamento Reto para Vidro quanto como uma Máquina de Borda de Rolamento para Vidro, ela proporciona estabilidade excepcional para painéis pesados, ao mesmo tempo em que permite operações delicadas por meio de seu mecanismo de Rolamento de Esferas para Máquina de Borda Única para Vidro. Projetada como uma robusta Máquina de Retificação de Vidro Pesado, ela atende às rigorosas demandas da fabricação de vidro arquitetônico e industrial.
---
Características do produto
1. Configuração de fuso de alta capacidade
- 10 fusos de precisão permitem o processamento simultâneo de folhas de vidro
- Fluxo de trabalho integrado, desde o desbaste até o polimento fino em uma única passagem
2. Sistema avançado de transporte de rolamentos
- Sistema de rolamentos para máquina de corte de vidro em linha reta com rolamentos de esferas de nível industrial
- Transporte de vidro quase sem atrito (redução de 60% no desgaste)
- Mecanismo de rolamento de esferas para máquina de corte de vidro único evita lascas nas bordas
3. Projeto Estrutural de Alta Resistência
- Estrutura reforçada e motores de alto torque para aplicações de máquinas de retificação de vidro pesadas
- Capacidade de carga 300% maior que as cortadoras de bordas padrão
4. Engenharia de Precisão Multifuncional
- Transição perfeita entre os modos de máquina de rolamento de linha reta de vidro e máquina de afiação de rolamento de vidro
- Processa espessuras de vidro de 3 mm a 30 mm sem recalibração
5. Controles centrados no operador
- Interface digital intuitiva para ajuste em tempo real dos parâmetros de velocidade/pressão
---
Aplicações do produto
1. Sistemas de envidraçamento estrutural
- Bordaduras retas de precisão de paredes de cortina de suporte de carga usando o sistema de rolamento da máquina de bordadura reta de vidro
2. Vidro Pesado Industrial
- Processamento de painéis de vidro blindados/laminados (espessura >25mm) como uma Máquina de Moagem de Vidro Pesado certificada
3. Elementos arquitetônicos premium
- Acabamento de bordas impecável em degraus de escadas e divisórias de vidro por meio da Máquina de Borda com Rolamento de Vidro
4. Vidros Especiais Delicados
- Vitrines de museu e processamento de vidro antirreflexo possibilitados pela tecnologia de rolamento de esferas de máquina de corte único de vidro
5. Produção de alto volume
- Configuração de máquina de rolamento de linha reta de vidro para produção em massa de boxes de chuveiro e componentes de móveis
---
Vantagens do produto
Desempenho revolucionário de rolamentos
O Sistema de Rolamentos para Máquina de Borda Reta para Vidro prolonga a vida útil do equipamento em mais de 5 anos, reduzindo o atrito em 60%. Seu transportador com rolamentos de esferas garante o manuseio do vidro sem vibrações, mesmo com a capacidade máxima (40 painéis/hora).
Capacidade incomparável de vidro pesado
Como uma máquina dedicada para polimento de vidros pesados, ela oferece capacidade de carga 300% maior em comparação com as lapidadoras convencionais. O chassi reforçado absorve as tensões operacionais de painéis arquitetônicos de 30 mm de espessura.
Engenharia de precisão de modo duplo
Operando como máquina de rolamento de linha reta de vidro e máquina de afiação de rolamento de vidro, ela atinge±Consistência de borda de 0,05 mm em todos os perfis. O fluxo de trabalho integrado elimina o processamento secundário.
Garantia de Operação Delicada
O sistema de rolamentos de esferas da máquina de corte único de vidro mantém uma taxa de quebra de <0,1% durante o processamento de vidros frágeis. O alinhamento preciso dos rolamentos evita microlascas nas bordas temperadas.
Eficiência Operacional
15% de economia de energia são alcançadas por meio da cinemática otimizada dos rolamentos. Ferramentas de troca rápida permitem transições entre os modos rolamento-transportador em menos de 3 minutos.
Conformidade da indústria
Atende aos padrões de segurança ANSI Z97.1 para vidro arquitetônico por meio da resistência consistente à compressão das bordas da Máquina de Borda de Rolamento de Vidro.
Dados de identificação
Máquina: Cortadora horizontal
Modelo: DZM10
Tensão e frequência: 380 V, 50 Hz
Potência total: 25,0 kW
Espessura trabalhável: 3~25mm
Peso: 5500 kg
Número de série:
Data do produto: 2024
Posição da roda em relação à folha de entrada |
DZM10 |
Ref. nº | No10 | Não. 9 | No8 | Não. 7 | No.6 | Não. 5 | No.4 | No3 | No2 | No1 |
Rev.(50Hz) | 1400 | 2800 | 2800 | 2800 | 1400 | 2800 | 2800 | 2800 | 2800 | 2800 |
Rev.(60Hz) | 1680 | 3360 | 3360 | 3360 | 1680 | 3360 | 3360 | 3360 | 3360 | 3360 |
Nome | Roda de desbaste fina | Roda de resina | Roda de desbaste fina | Roda de resina | Roda de feltro | Roda de desbaste fina | Roda de desbaste fina | Roda de resina | Roda de diamante | Roda de diamante |
Especificação | 10S40 130×50 | 130×50 240 malha | 10S40 130×50 | 130×50 240 malha | CE3 150×70 | 10S60 150×70 | 10S40 130×70 | Malha 150×12 240 | Malha 150×12 240 | 150×12 100 malhas |
Uso | Moagem fina para para-choques traseiros | Moagem semi fina para fresas traseiras | Retificação fina para para-choques dianteiros | Retificação semi fina para para-choques dianteiros | Polimento de fundo | Moagem fina de fundo | Moagem fina de fundo | Moagem semi fina para fundo | Moagem fina de fundo | Desbaste de fundo |
Dados técnicos
| DZM10 |
Comprimento [mm] | 7200 |
Largura [mm] | 1200 |
Altura [mm] | 2500 |
Espessura trabalhável [mm] | 3～30 |
Mínimotamanho do copo [mm]: | 30x30 |
Velocidade do transportador [m / min] | 0,5～5 |
Tanques: | 1 |
| Tensão nominal [V] | 380 |
Potência instalada [kW] | 25 |
