Apresentação do produto

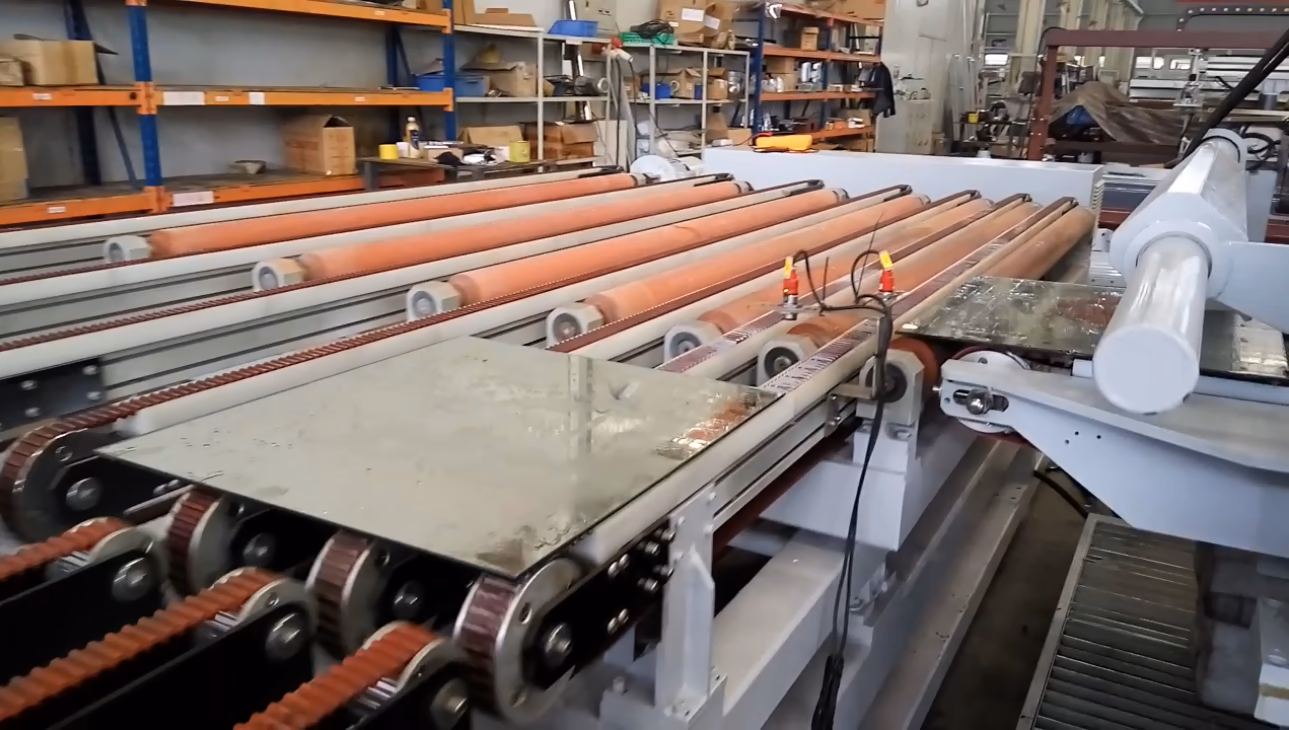

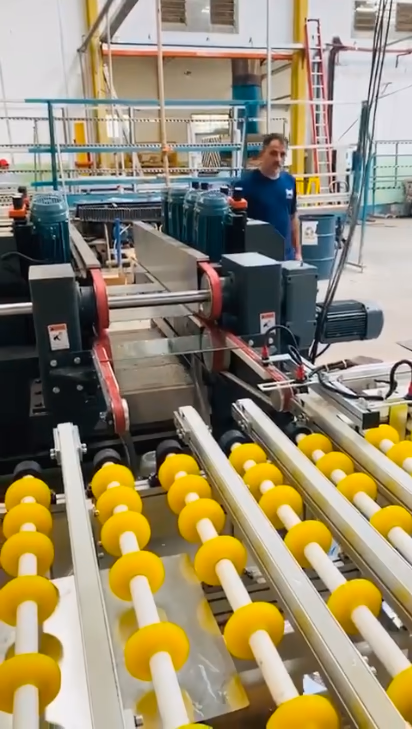

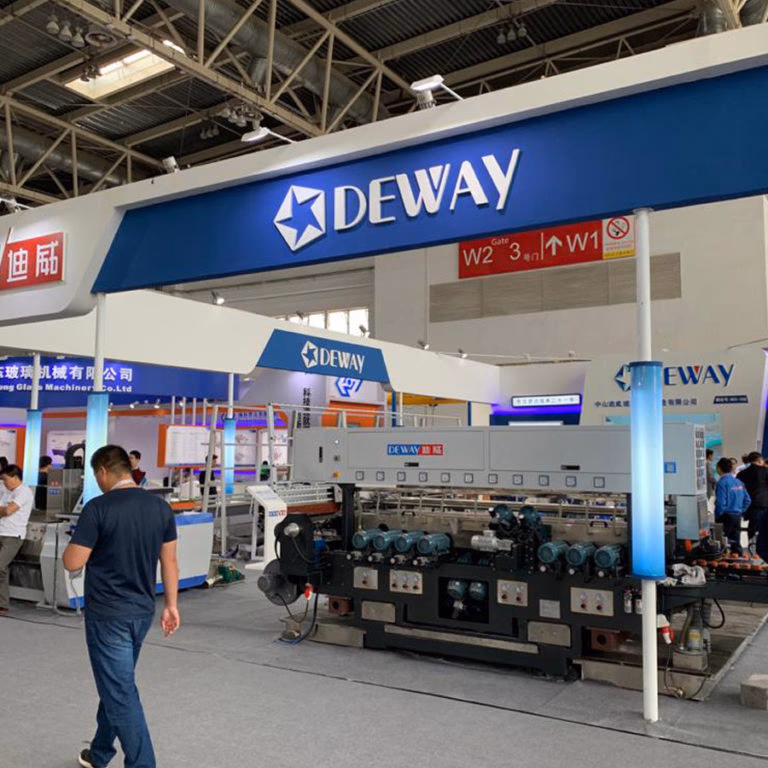

OMáquina de lapidação dupla de vidro DSYM0815 É uma solução de nível industrial projetada para o processamento de bordas arredondadas de precisão. Como a base das modernas linhas de processamento de bordas duplas em lápis para vidro, ela proporciona bordas duplas em lápis impecáveis que aprimoram tanto o apelo estético quanto a segurança estrutural para aplicações em vidro nos setores de móveis, automotivo e arquitetônico. Este sistema versátil integra os recursos da máquina de bordas duplas em C para vidro em uma única plataforma, permitindo a criação de perfis complexos sem a necessidade de reequipamento.
Características do produto
- Sincronização de borda duplaProcessamento simultâneo de ambas as superfícies de vidro.
- Precisão de Linha Dupla a Lápis:≤Consistência de contorno de 0,08 mm (Ra≤0,05mm)
- Capacidade de adaptaçãoSuporta dimensões de 300x300mm a 2500x1800mm e espessuras de 3 a 25mm.
- Versatilidade de perfilAlternância instantânea entre configurações de lápis/borda C
- Processamento de alta velocidadeTaxa de alimentação contínua de 15 m/min
- Sistema de controle inteligenteInterface HMI com tela sensível ao toque de 10,1 polegadas e armazenamento de mais de 200 receitas.
- Sistema de ferramentasPosicionamento de roda diamantada de 8 eixos com compensação automática de desgaste.
- Integração de segurançaScanners a laser + freios de emergência + câmaras de retificação totalmente fechadas
- Construção IndustrialEstrutura reforçada em aço com classificação de proteção IP54.
- Manutenção automatizadaGuias autolubrificantes e diagnóstico de vibração
Aplicações do produto
-Móveis de alta qualidadeTampos de mesa, vitrines e painéis decorativos.
-Vidros automotivosJanelas laterais, tetos solares e conjuntos de espelhos retrovisores.
-Sistemas ArquitetônicosBalaustradas, divisórias e elementos de fachada
-Vidros EspeciaisExpositores de museus, mobiliário comercial e instalações artísticas.
-Ambientes críticos para a segurançaBordas seguras para crianças em escolas/hospitais
-Produção IntegradaComponente essencial em linhas de processamento de bordas duplas em vidro.
Vantagens do produto
- Fusão Estética-DesempenhoCombina o acabamento espelhado da borda do lápis de vidro com 35% mais resistência a impactos.
- Sincronização de linhaProcessa 140 painéis/hora com equipamento de linha Double Pencil - 45% mais rápido que os sistemas convencionais.
- Flexibilidade de troca zeroAlternar entre as bordas C de lápis/R5-R20 em menos de 15 segundos
- Otimização da mão de obraRedução de 50% nos requisitos do operador por meio da calibração automatizada.
- Conservação de Materiais22% menos desperdício de vidro através do mapeamento digital de contornos.
- Integridade de Vanguarda PremiumElimina a necessidade de microchip (≤Taxa de defeitos de 0,01 mm)
- Eficiência energéticaConsumo 30% menor que o de concorrentes hidráulicos.
- Segurança OperacionalSistemas de proteção com certificação SIL3 reduzem acidentes em 90%.
- Confiabilidade de tempo de atividade de 98,5%Alertas de manutenção preditiva reduzem o tempo de inatividade em 65%.
- Aceleração do ROIPeríodo de retorno do investimento de 14 meses por meio de um aumento de 40% na produção.
Métricas de desempenho técnico
- Consistência de borda:±Tolerância dimensional de 0,05 mm em painéis de 2,5 m.
- Qualidade da superfície: Ra 0,03-0,05mm sem polimento secundário
- Faixa de raio: Perfis padrão R3-R20 (perfis personalizados R1-R50 disponíveis)
- Capacidade de produção: 140×3000×Painéis de 1800 mm/hora com 10 mm de espessura.
- Consumo de energia: pico de 18,5 kW / média de 12,2 kW
- Ar comprimido: 6 bar a 250 L/min
EsseMáquina de lapidação dupla de vidroRevoluciona o processamento de bordas ao unificar a precisão da retificação de bordas tipo lápis com a versatilidade da retificação tipo C, reduzindo os custos por painel em 35% e eliminando operações de acabamento secundárias. Sua integração perfeita em configurações automatizadas de linhas de retificação dupla tipo lápis estabelece novos padrões de produtividade na fabricação de vidros de segurança crítica.
Dados técnicos
| Comprimento [mm] | 2700 |
| Largura [mm] | 2500 |
| Altura [mm] | 1350 |
| Altura da bancada [mm] | 850±30 |
| Peso total [kg] | 2750 |
| Espessura útil [mm] | 4-12 |
| Dimensão mínima do copo [mm] | 150X200 |
| Velocidade da esteira [m/min] | 1～6 |
| Tanques | 1 |
| Potência instalada [kW] | 25 kW |
| Tensão nominal [V] | Consulte o diagrama de fiação. |
