Máquina de acabamento de bordas horizontal DWZM10/11

Apresentação do produto

A máquina de lapidação horizontal em linha reta é um equipamento de processamento profundo de vidro, utilizado principalmente para esmerilhar e polir bordas planas de vidro. Ao contrário das máquinas verticais tradicionais, ela adota fixação síncrona por correia e transmissão horizontal, o que melhora significativamente a precisão e a estabilidade. Como uma máquina de lapidação horizontal especializada, oferece resultados consistentes para uma ampla gama de aplicações. Esta máquina redefine a confiabilidade ao utilizar um sistema de alimentação horizontal, enquanto a função integrada de polimento de bordas de vidro horizontal permite um acabamento de alto brilho em uma única passada. Seu design robusto como uma retificadora de bordas horizontal garante a remoção eficiente de material sem comprometer a precisão.

Características do produto

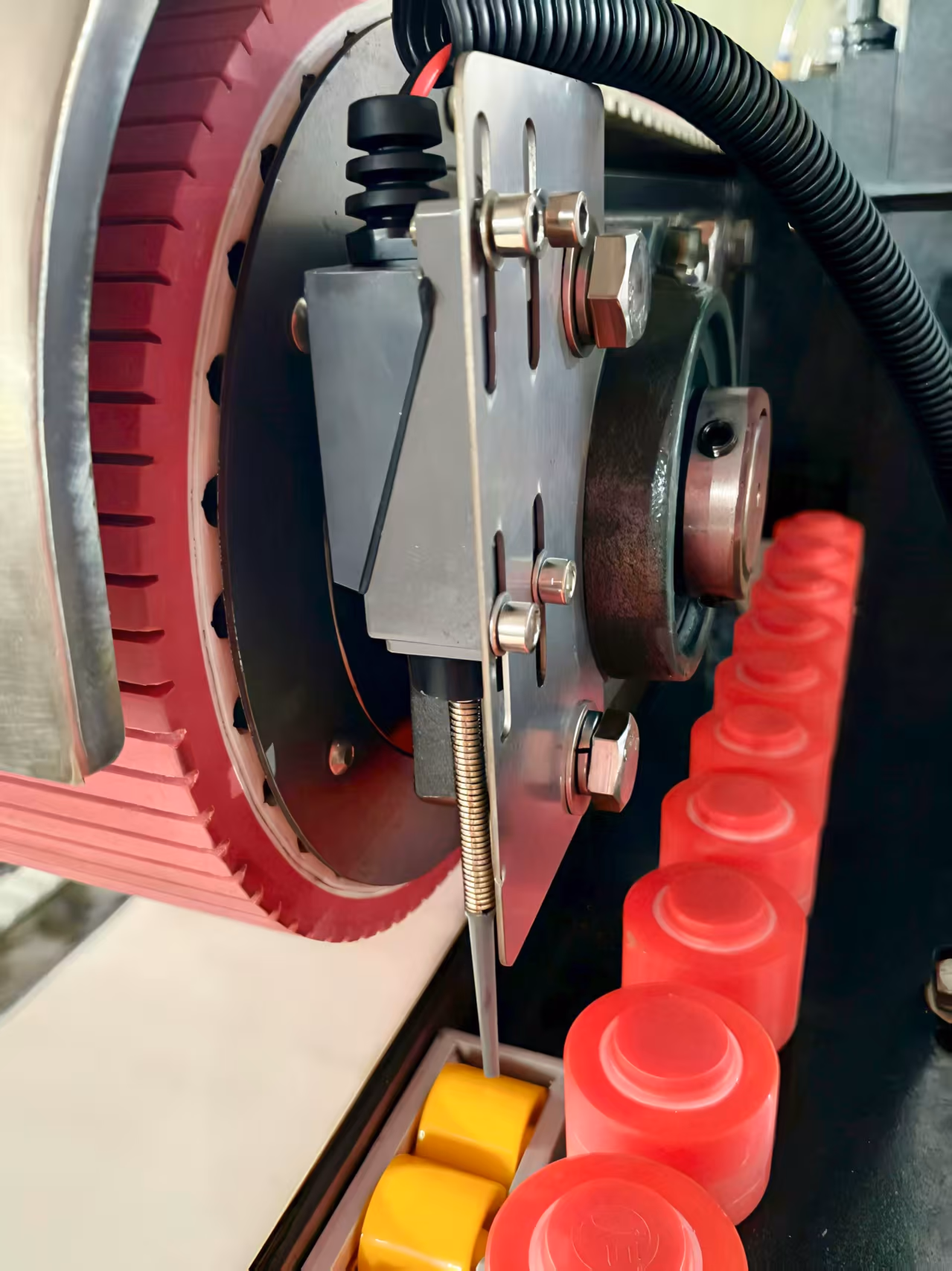

-Alto-Transmissão horizontal de precisão: Substitui a transmissão por corrente vertical por correias síncronas superior e inferior que giram em direções opostas para fixar e transportar o vidro. O movimento estável mantém o erro dimensional dentro de 0,2 mm, uma vantagem fundamental desta máquina de lapidação de vidro horizontal.

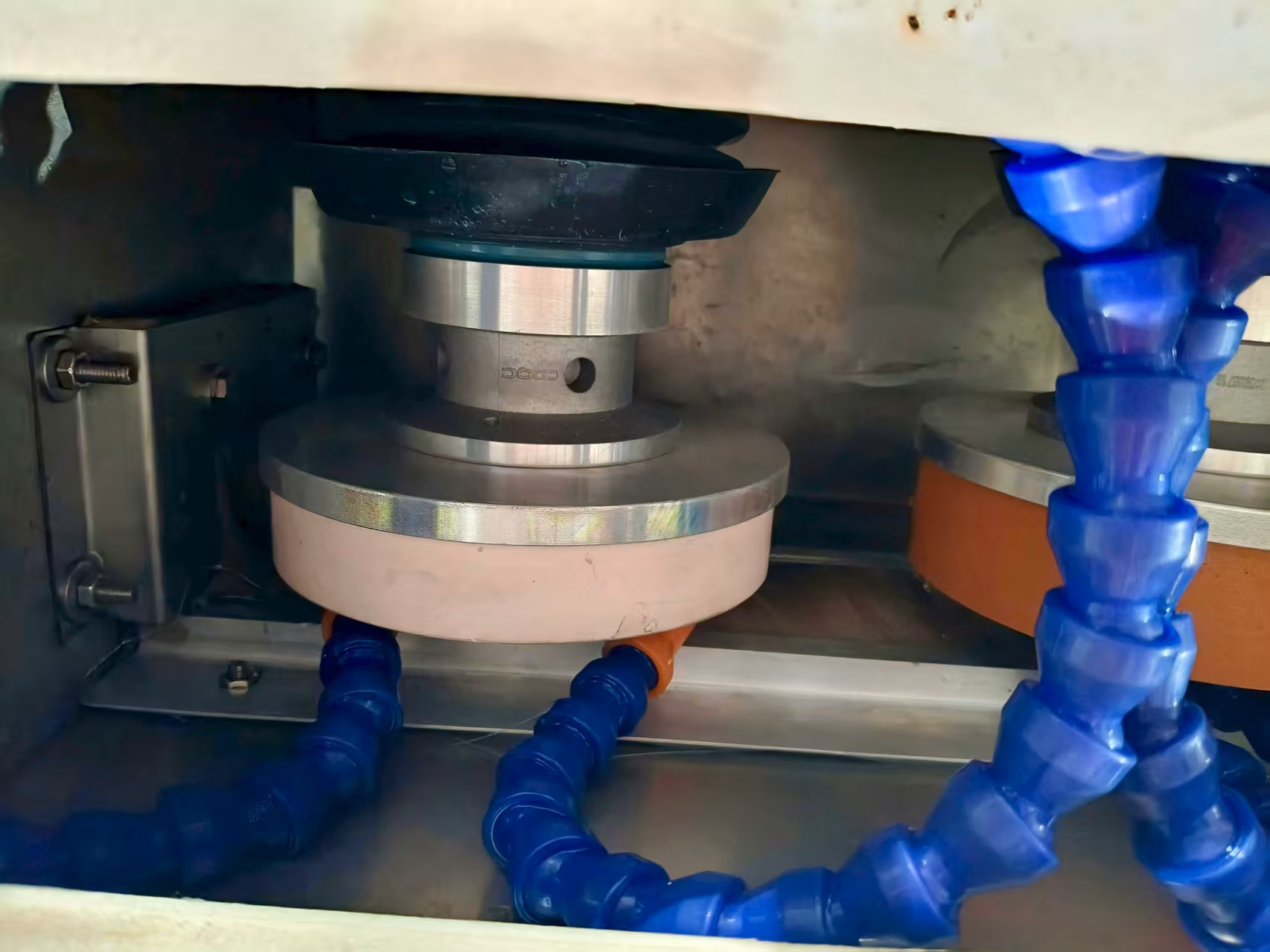

-Retificação e polimento integrados: Diversas cabeças de retificação realizam desbaste, acabamento, chanframento e polimento em uma única máquina. Um acabamento espelhado é obtido sem a necessidade de transferir o vidro, tornando esta máquina de corte de bordas horizontal em linha reta altamente eficiente.

-Ampla capacidade de processamento: Processa vidro com espessura de 3 mm a 25 mm, suporta chanfros de 45° e trabalha com dimensões mínimas de 120 mm × 120 mm, sendo ideal para produtos de vidro de médio a grande porte.

-Estrutura estável e materiais confiáveis: Componentes essenciais, como a base e os trilhos-guia, são de ferro fundido com tratamento de envelhecimento natural para manter a precisão a longo prazo. Correias sincronizadas importadas com superfícies de PU ou borracha vermelha proporcionam uma fixação segura, reduzindo o risco de quebra em vidros finos.

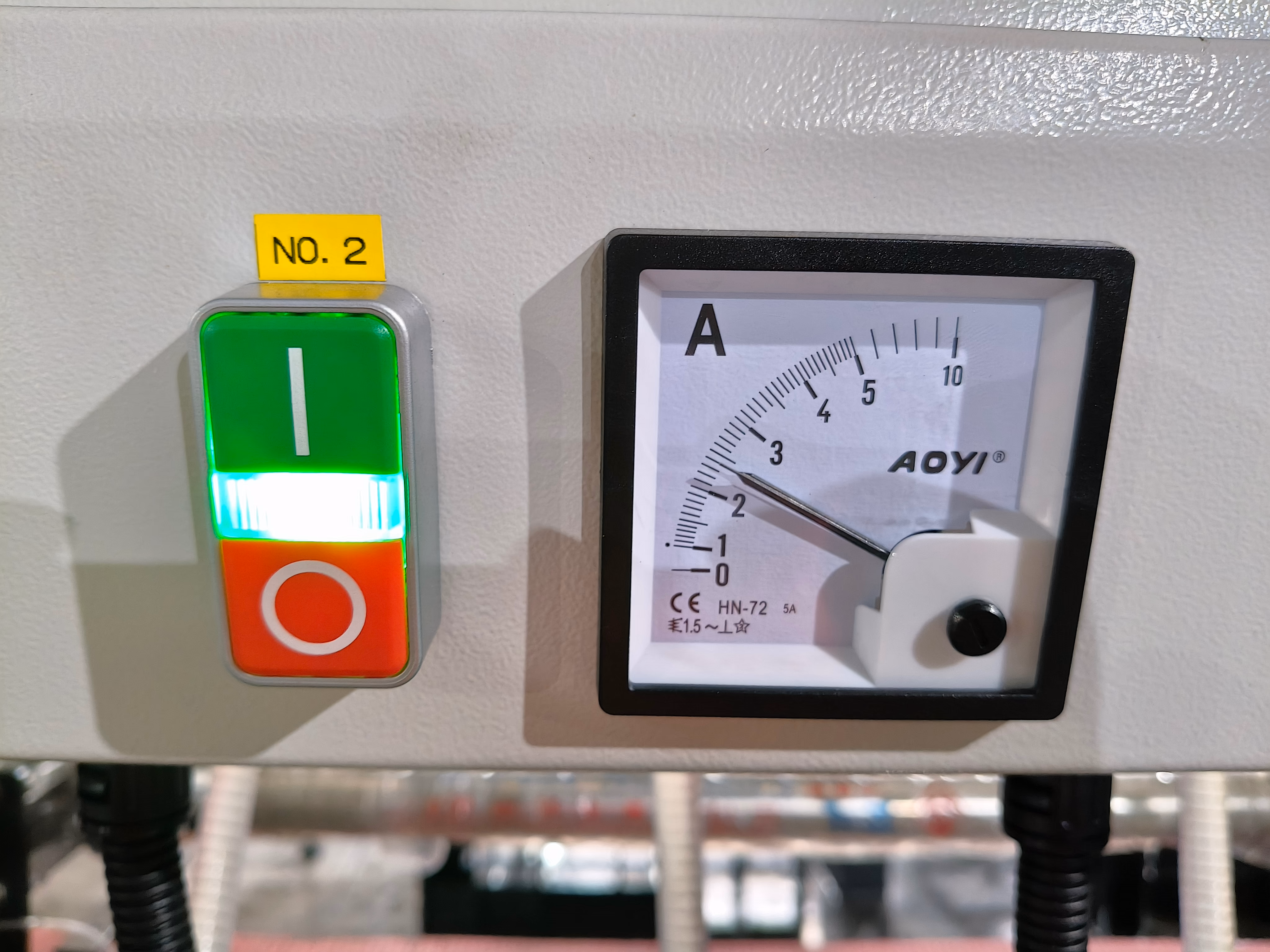

-Operação e manutenção práticas: O ajuste contínuo da velocidade (via inversor) permite um controle flexível do processo. Um botão de parada de emergência e um sistema de refrigeração por circulação de água estão incluídos para proteger os rebolos e garantir a qualidade.

Vantagens do produto

Ao processar vidros grandes e espessos, esta máquina de lapidação horizontal oferece vantagens claras. Chapas de vidro pesadas são difíceis de carregar em máquinas verticais e propensas a quebras por vibração, o que acarreta riscos de perda de material e ferimentos para o operador. Com uma máquina de lapidação horizontal, o carregamento é feito simplesmente na horizontal — o vidro tem menos probabilidade de quebrar e, mesmo que isso aconteça, os fragmentos que caem não colocam os trabalhadores em perigo.

Em comparação com os equipamentos verticais tradicionais, esta máquina de corte de bordas horizontal em linha reta pode processar formatos complexos, como losangos e trapézios de vidro, graças à sua fixação estável e alimentação horizontal.

Em máquinas verticais, a água de refrigeração flui para baixo; se a tampa à prova d'água falhar, a água pode entrar no motor abaixo, causando curto-circuito ou ferrugem. Em contrapartida, os motores de uma retificadora de bordas horizontal são posicionados horizontalmente, eliminando esse risco.

A manutenção também é mais fácil. O layout horizontal proporciona acesso conveniente ao sistema de transmissão, cabeçotes de retificação e outros componentes, minimizando o tempo de inatividade. Como uma polidora de bordas de vidro horizontal confiável, ela combina segurança, versatilidade e facilidade de manutenção, tornando-se a escolha ideal para o processamento moderno de vidro.

Aplicações do produto

Âmbito de aplicação:

- Pequenos trabalhos em vidro, peças de decoração em vidro para casa, móveis de vidro com bordas retas.

- Painéis de vidro para portas de armários, portas de aço cristal, etc.

- Acabamento de bordas para vidros arquitetônicos e portas de vidro sem moldura.

Alguns modelos também processam ladrilhos cerâmicos, pedra artificial e pedra microcristalina.

Precauções operacionais:

-Segurança em primeiro lugar: Nunca toque em peças móveis ou energizadas durante o funcionamento; use o botão de parada de emergência se necessário.

-Inspeção regular: Monitore o desgaste do rebolo, ajuste o avanço conforme necessário, mantenha a água de refrigeração limpa e em quantidade suficiente e limpe as tubulações.

-Manutenção periódica: Lubrifique regularmente os trilhos-guia e os deslizadores; troque o óleo da caixa de engrenagens conforme necessário.

Dados de identificação

Máquina:     Bordadeira horizontal

Modelo:       DWZM10/11

Tensão e frequência: AC380V±10% 3f  50Hz±2%；

Potência total:     25,5 kW (DWZM10); 27,7 kW (DWZM11)

Espessura útil:   3~25mm

Número de série:

Data de fabricação:   2024
