Breve Introdução
DSMAs máquinas de corte de bordas retas da série processam chapas de vidro e espelhos utilizando discos diamantados/de polimento. O carregamento é manual, através de uma esteira transportadora, até a unidade de corte. Operação por um único operador principal, com assistência opcional para carga e descarga. Requer equipamento de elevação para chapas de até 30 kg.
Apresentação do produto

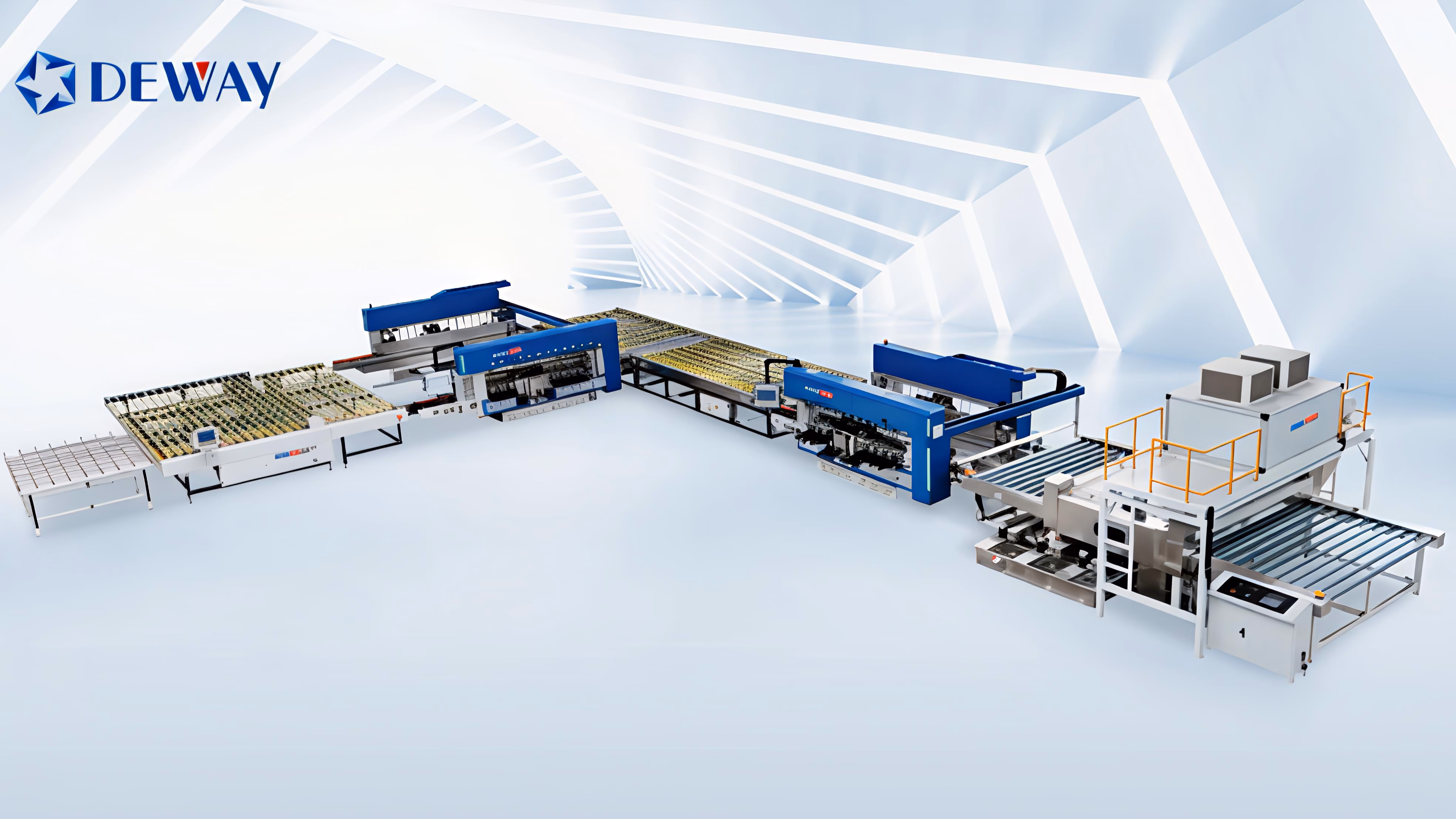

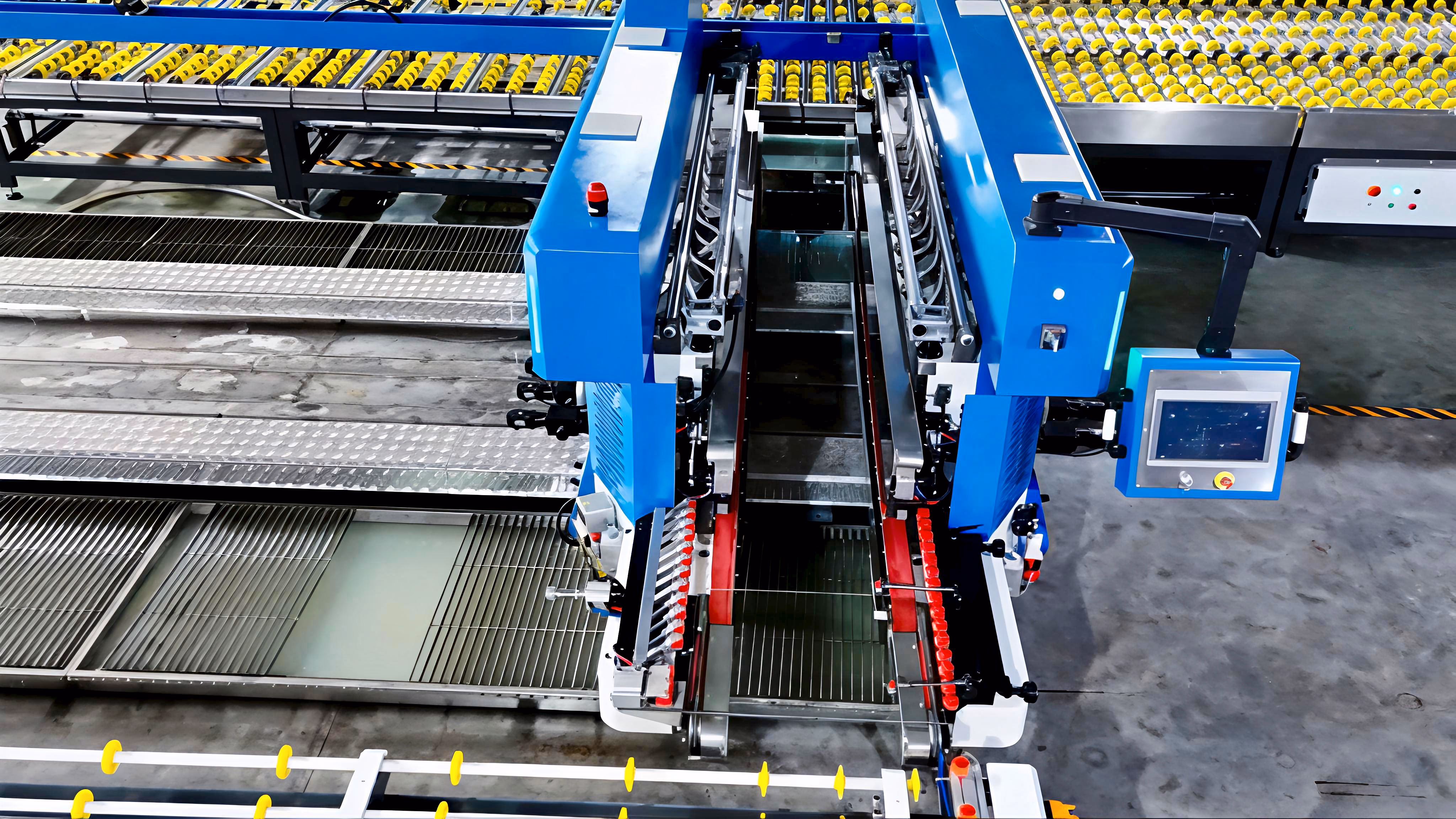

OMáquina de corte duplo de vidro DSM2225 (22 rodas, 2500 mm) Oferece processamento de precisão para vidros e espelhos arquitetônicos. Esta máquina de corte de bordas em linha dupla para vidro processa painéis de 2,5 m com confiabilidade industrial.
Características do produto
- Retificação/polimento com diamante de 22 rodas
- Linha dupla para configuração da máquina de corte de bordas
- Capacidade de grande formato de 2500 mm
- Construção robusta para operação contínua
- Controles automatizados
- Enclausuramentos de segurança com paradas de emergência
Aplicações do produto
- Fachadas arquitetônicas
- Espelhos decorativos
- Produção em grande volume
- Bordas de precisão crítica
Vantagens do produto
- Eficiência de dupla borda: Dobra a produção em comparação com sistemas de linha única.
- Precisão da máquina de processamento de dupla borda em vidro:≤Uniformidade de 0,1 mm
- Integração de linha perfeita
- Operação de máquina de corte de bordas duplas de alta velocidade: 18 m/min sem perda de qualidade
- Aumento de 35% na produtividade (150 painéis/hora a 12 mm)
- Fluxo de trabalho de operador único
- 95% de tempo de atividade com manutenção mínima.
Dados de identificação
Máquina:Máquina de lapidação dupla de vidro
Modelo: DSM22
Tensão e frequência: 380 V, 50 Hz
Potência total: 46 kW
Espessura de trabalho: 3~19mm
Peso: 7000 kg
Número de série:
Data de fabricação: 2020
Posição da roda em relação à folha de entrada |
DSM22 |
Ref. nº | Nº 11 | Nº 10 | Nº 9 | Nº 8 | Nº 7 | Nº 6 | Nº 5 | Nº 4 | Nº 3 | Nº 2 | Nº 1 |
Poder | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 3,0 kW | 3,0 kW | 3,0 kW |
Rev.(50Hz) | 1400 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2785 |
Nome | Roda de polimento | Roda de polimento | Roda de polimento | Roda de polimento | Roda de polimento | Roda de resina | Roda de polimento | Roda de resina | Roda de resina | Roda de diamante | Roda de diamante |
Especificação | Φ150 CE3 | Φ150 10S60 | Φ150 10S60 | Φ150 10S40 | Φ150 10S40 | Φ150 240 mingau | Φ150 10S40 | Φ150 240 mingau | Φ150 240 mingau | Φ150 140mingau | Φ175 100 mingau |
Uso | Polimento do fundo | Polimento do fundo | Polimento do fundo | Polimento do fundo | Polimento para ares superiores | Moagem fina para ares superiores | Polimento para arris descendentes | Moagem fina para arris descendentes | Moagem fina inferior | Moagem semifina para o fundo | Desbaste inferior |
Dados técnicos
Dados | DSM20 | DSM22 |
Quantidade de rodas | 20 | 22 |
Velocidade de transmissão(m/min） | 1～8 |
Espessura do vidro (mm) | 3～25 |
Largura do vidro (mm) | 300～5000 |
Tolerância paralela (mm) | ≤0,2/1m ≤0,3/2m |
Tolerância diagonal (mm) | ≤0,5/1m |
Instalar energia(kW） | 46 | 50 |
Tensão(Em） | 380V/50Hz |
Ar comprimido(Mpa） | 0,6 - 0,8 |
Barulho(dB） | ≤80 |
Peso(Kg） | 7000 | 7300 |
