Breve Introdução
ODSMEsta série de máquinas foi projetada para produzir bordas retas e planas em chapas de vidro e espelhos. O processo utiliza rebolos diamantados para o acabamento das bordas e rebolos de polimento para o acabamento final. Os operadores carregam manualmente os painéis na esteira de entrada, que os alimenta na unidade de corte de bordas. Embora a operação seja normalmente realizada por uma única pessoa, ocasionalmente é necessário auxílio durante as fases de carga e descarga. É fundamental que qualquer chapa de vidro com peso superior a 30 kg exija o uso de equipamentos de elevação para garantir o manuseio seguro.
Apresentação do produto

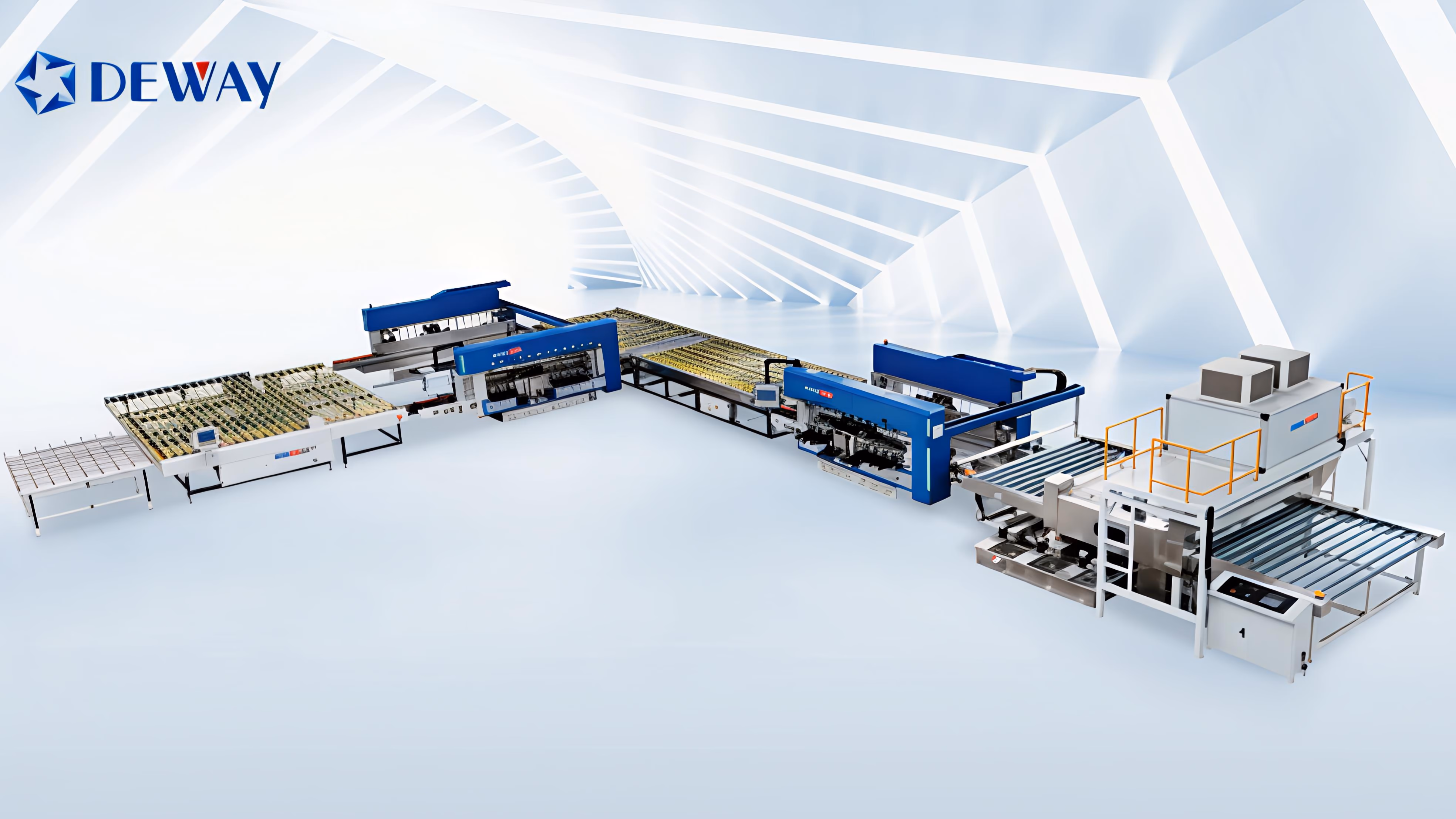

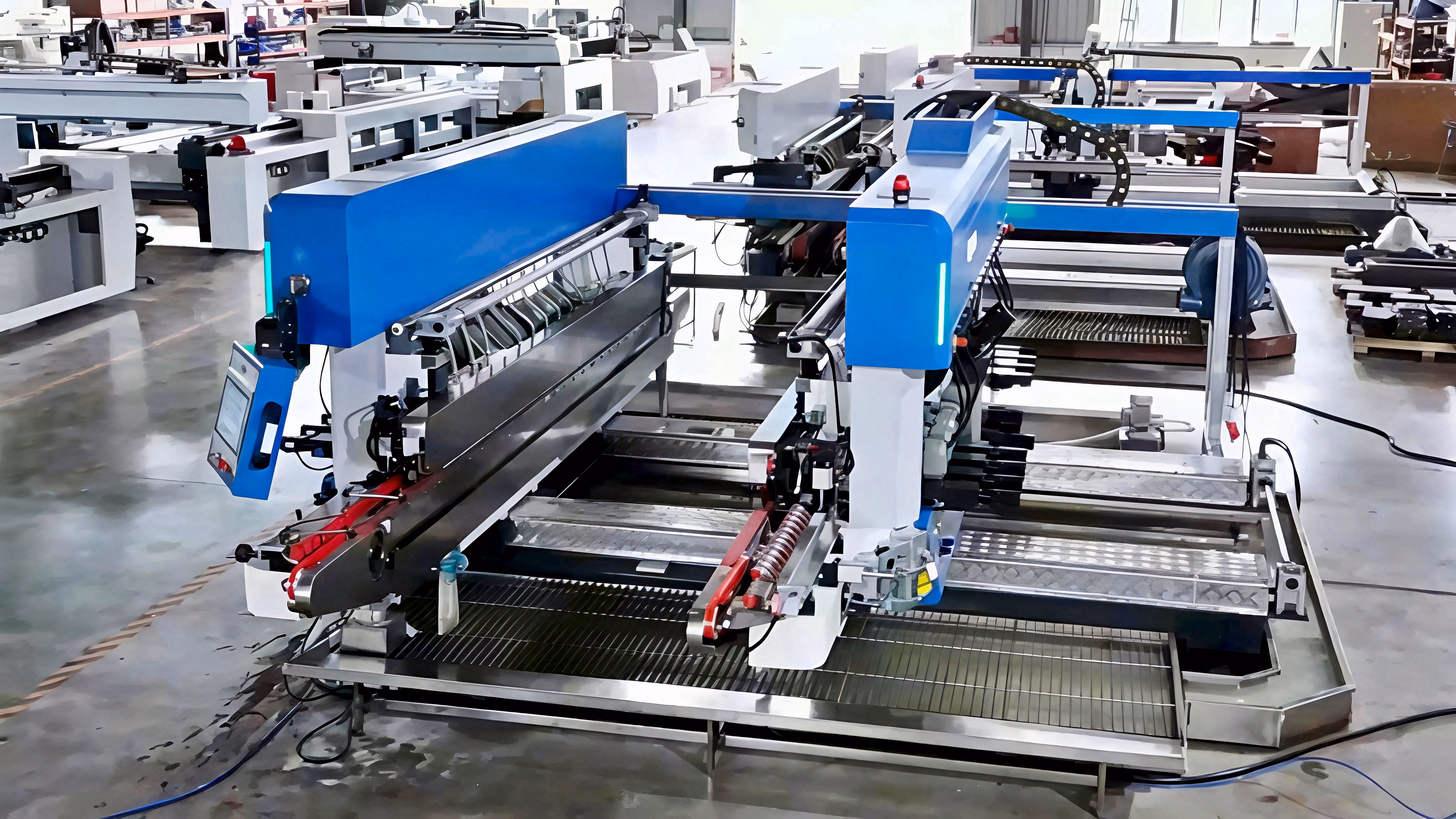

OMáquina automática de corte duplo de vidro DSM2050 (20 rodas, 5000 mm) Oferece precisão em escala industrial. Como uma máquina completa para processamento de dupla borda em vidro de 5 metros, ela se integra perfeitamente a ambientes de alto volume.
Características do produto
- Sistema automatizado de retificação/polimento com 20 rodas
- Capacidade de mega formato de 5000 mm
- ±Consistência de borda de 0,05 mm
- Integração da linha de processamento de máquina de dupla borda de vidro
- Construção de aço reforçado para operação contínua
- Interface HMI com tela sensível ao toque e armazenamento de receitas
Aplicações do produto
- Fachadas arquitetônicas gigantes
- Para-brisas/tetos solares automotivos
- Produtos de vidro especiais
- Fabricação em grande volume
- Linhas de processamento integradas
Vantagens do produto
- Redução de 60% da mão de obra por meio da automação completa.
- Precisão consistente em painéis de 5m
- 99% de tempo de atividade como máquina de corte de bordas dupla principal
- Operação de corte duplo de vidro de alta velocidade (24m/min, 200 painéis/hora a 10mm)
- Aumento de 35% na produção graças ao processamento de 40 arestas.
- 22% de conservação de materiais
- Consumo de energia 30% menor
- Manuseio de espessura de 4 a 40 mm
Dados de identificação
Máquina: Máquina de lapidação dupla de vidro
Modelo: DSM20
Tensão e frequência: 380 V, 50 Hz
Potência total: 46 kW
Espessura de trabalho: 3~19mm
Peso: 7000 kg
Número de série:
Data de fabricação: 2020
Dados técnicos
Dados | DSM20 | DSM22 |
Quantidade de rodas | 20 | 22 |
Velocidade de transmissão(m/min） | 1 a 12 |
Espessura do vidro (mm) | 3 a 19 |
Largura do vidro (mm) | 300～4200 (dependendo do tipo) |
Tolerância paralela (mm) | ≤0,2/1m ≤0,3/2m |
Tolerância diagonal (mm) | ≤0,5/1m |
Instalar energia(kW） | 46 | 50 |
Tensão(Em） | 380V/50Hz |
Ar comprimido(Mpa） | 0,6 - 0,8 |
Barulho(dB） | ≤80 |
Peso(Kg） | 7000 | 7300 |
Posição da roda em relação à folha de entrada |
DSM20 |
Ref. nº | Nº 10 | Nº 9 | Nº 8 | Nº 7 | Nº 6 | Nº 5 | Nº 4 | Nº 3 | Nº 2 | Nº 1 |
Poder | 1,5 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 3,0 kW | 3,0 kW | 3,0 kW |
Rev.(50Hz) | 1400 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2785 |
Nome | Roda de polimento | Roda de polimento | Roda de polimento | Roda de polimento | Roda de resina | Roda de polimento | Roda de resina | Roda de resina | Roda de diamante | Roda de diamante |
Especificação | Φ150 CE3 | Φ150 10S60 | Φ150 10S40 | Φ150 10S40 | Φ150 240 mingau | Φ150 10S40 | Φ150 240 mingau | Φ150 240 mingau | Φ150 140mingau | Φ175 100 mingau |
Uso | Polimento do fundo | Polimento do fundo | Polimento do fundo | Polimento para ares superiores | Moagem fina para ares superiores | Polimento para arris descendentes | Moagem fina para arris descendentes | Moagem fina inferior | Moagem semifina para o fundo | Desbaste inferior |
