Breve Introdução
O "DSMAs máquinas do modelo " são máquinas de lapidação reta, para o acabamento de bordas planas em chapas de vidro e espelhos. O processamento é realizado por uma série de discos diamantados e rodas de polimento. A chapa é carregada manualmente na esteira de entrada, que a transporta para dentro da unidade de lapidação. Cada máquina pode ser operada por apenas um operador, auxiliado, se necessário, por outra pessoa durante o carregamento e descarregamento da chapa. Para o manuseio de chapas grandes e pesadas (acima de 30 kg), deve-se utilizar um equipamento de elevação adequado.
Apresentação do produto

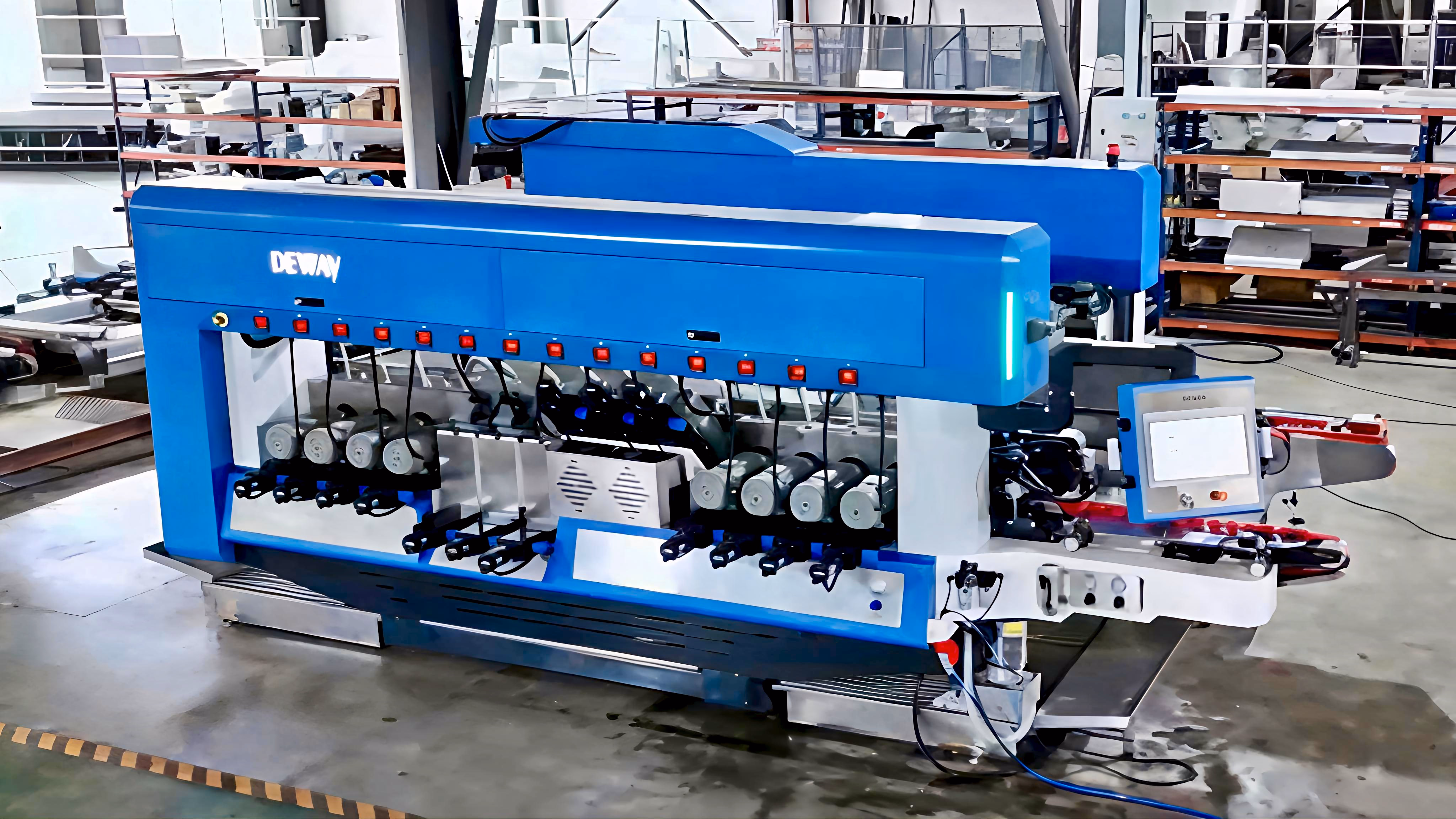

OMáquina de biselamento duplo de vidro para 20 fusos DSM2042 (4200mm) Oferece processamento de alta precisão para vidros arquitetônicos, automotivos e de mobiliário. Solução de nível industrial com capacidade de corte de borda dupla de 4,2 m.
Características do produto
- Retificação/polimento simultâneo de 20 fusos
- Capacidade de mega formato de 4200 mm
- ≤Consistência de borda de 0,08 mm
- Máquina de processamento de dupla borda em vidro para integração de 20 fusos
- Operação de estrutura reforçada 24 horas por dia, 7 dias por semana
- Interface HMI com tela sensível ao toque e armazenamento de receitas
Aplicações do produto
- Envidraçamento arquitetônico Jumbo
- Para-brisas/tetos solares automotivos
- Vidro premium para móveis
- Produção em grande volume

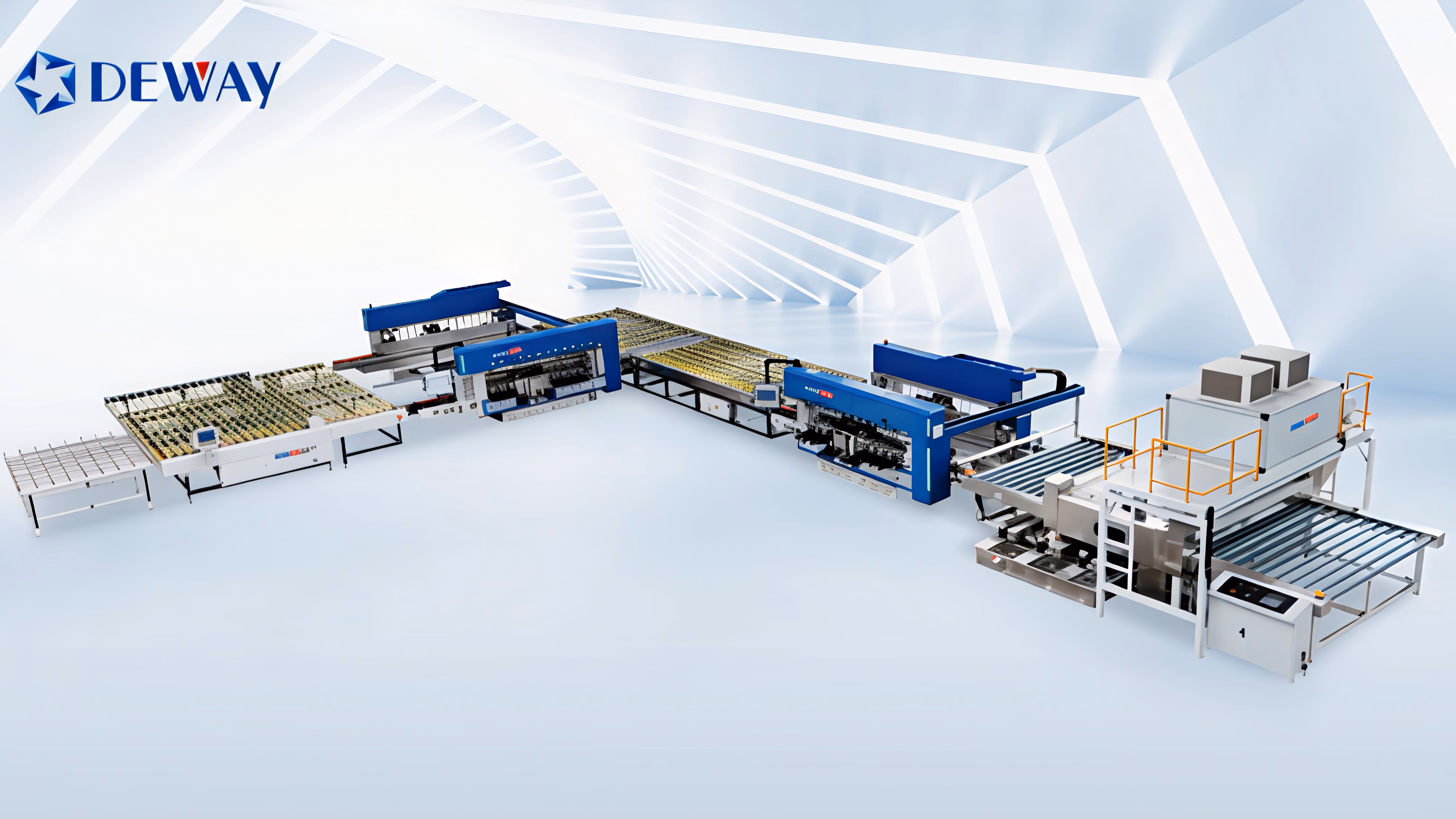

Linha de processamento de máquina de dupla borda para vidro com 20 fusos
Vantagens do produto
- Triplique a capacidade de processamento convencional (processamento de 40 arestas)
- ±Tolerância de 0,05 mm em painéis de 4,2 m.
- Sincronização de linha de borda dupla
- Serra de corte duplo de vidro de alta velocidade para operação com 20 fusos (22m/min, 190 painéis/h a 8mm)
- Economia de energia de 30%
- Vidro de 3 a 30 mm sem alterações de hardware
- Fluxo de trabalho de operador único
- 98% de tempo de atividade
Dados técnicos
| Quantidade de rodas | 20 |
| Velocidade de transmissão [m/min] | 1 a 12 |
| Espessura do vidro [mm] | 3 a 19 |
| Glalargura ss [mm] | 300～4200 (dependendo do tipo) |
| Tolerância paralela [mm] | ≤0,2/1m≤0,3/2m |
| Tolerância diagonal [mm] | ≤0,5/1m |
| Potência instalada [kW] | 46 |
| Tensão [V] | 380V/50Hz |
| Ar comprimido [MPa] | 0,6 - 0,8 |
| Ruído [dB] | ≤80 |
| volume da bomba de água | 12m³/hX2 |
| Peso [Kg] | 7000 |
Posição da roda em relação à folha de entrada
|
DSM20
|
Ref. nº
| Nº 10
| Nº 9
| Nº 8
| Nº 7
| Nº 6
| Nº 5
| Nº 4
| Nº 3
| Nº 2
| Nº 1
|
Poder
| 1,5 kW
| 2,2 kW
| 2,2 kW
| 2,2 kW
| 2,2 kW
| 2,2 kW
| 2,2 kW
| 3,0 kW
| 3,0 kW
| 3,0 kW
|
Rev.(50Hz)
| 1400
| 2840
| 2840
| 2840
| 2840
| 2840
| 2840
| 2840
| 2840
| 2785
|
Nome
| Roda de polimento
| Roda de polimento
| Roda de polimento
| Roda de polimento
| Roda de resina
| Roda de polimento
| Roda de resina
| Roda de resina
| Roda de diamante
| Roda de diamante
|
Especificação
| Φ150 CE3
| Φ150 10S60
| Φ150 10S40
| Φ150 10S40
| Φ150 240 mingau
| Φ150 10S40
| Φ150 240 mingau
| Φ150 240 mingau
| Φ150 140mingau
| Φ175 100 mingau
|
Uso
| Polimento do fundo
| Polimento do fundo
| Polimento do fundo
| Polimento para ares superiores
| Moagem fina para ares superiores
| Polimento para arris descendentes
| Moagem fina para arris descendentes
| Moagem fina inferior
| Moagem semifina para o fundo
| Desbaste inferior
|
