Breve introdução
O "DSMAs máquinas do modelo " são máquinas de lapidação reta, para acabamento de bordas planas em vidro.chapas e espelhos. O processamento é realizado por uma série de discos diamantados e rodas de polimento.
A folha é carregada manualmente na esteira de entrada, que a transporta para dentro da unidade de corte de bordas. Cada máquina pode ser operada por apenas um operador, auxiliado, se necessário, por outra pessoa durante o carregamento e descarregamento da folha. Para manusear folhas grandes e pesadas, com mais de 30 kg, deve-se utilizar um equipamento de elevação adequado.
Apresentação do produto

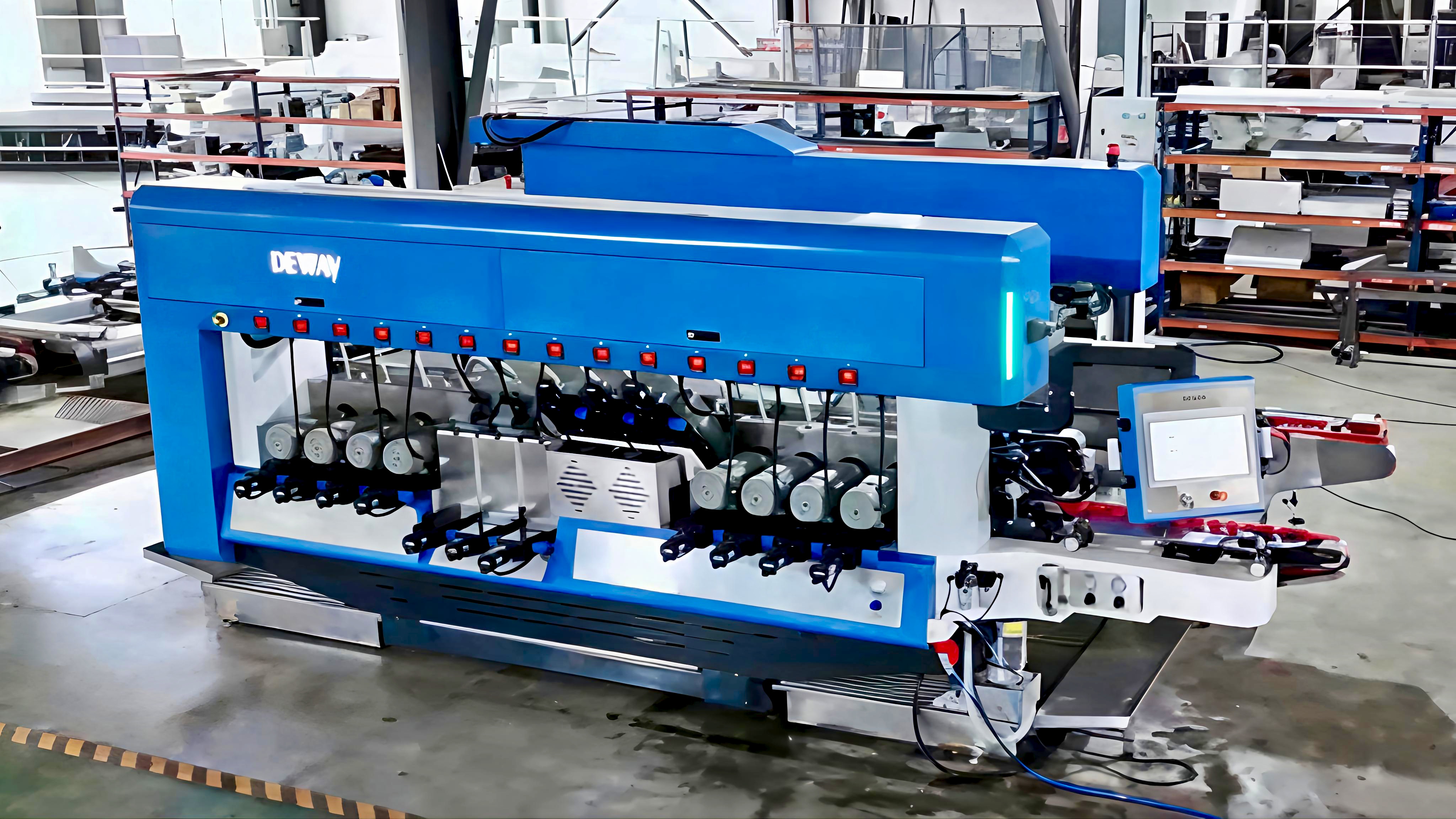

OMáquina de corte duplo de vidro DSM2025 (20 rodas, 2500 mm) É uma máquina de alto desempenho para processamento de dupla face em vidro de 2,5 metros, projetada para a produção em larga escala de vidros arquitetônicos e decorativos. Concebida como uma solução completa para linhas de processamento de dupla face em vidro, ela proporciona um acabamento de borda preciso para painéis de até 2500 mm de largura.
Características do produto
-Configuração de 20 rodas: Afiação/polimento simultâneo de dupla aresta
-Capacidade de grande formatoProcessa painéis de vidro com 2500 mm de largura.
-Integração de Máquina de Linha de Corte de Bordas DuplasConexão perfeita com equipamentos a montante e a jusante.
-Construção de nível industrialEstrutura reforçada para operação contínua.
-Processamento de alta velocidadeMantém a precisão em velocidades de linha de produção.

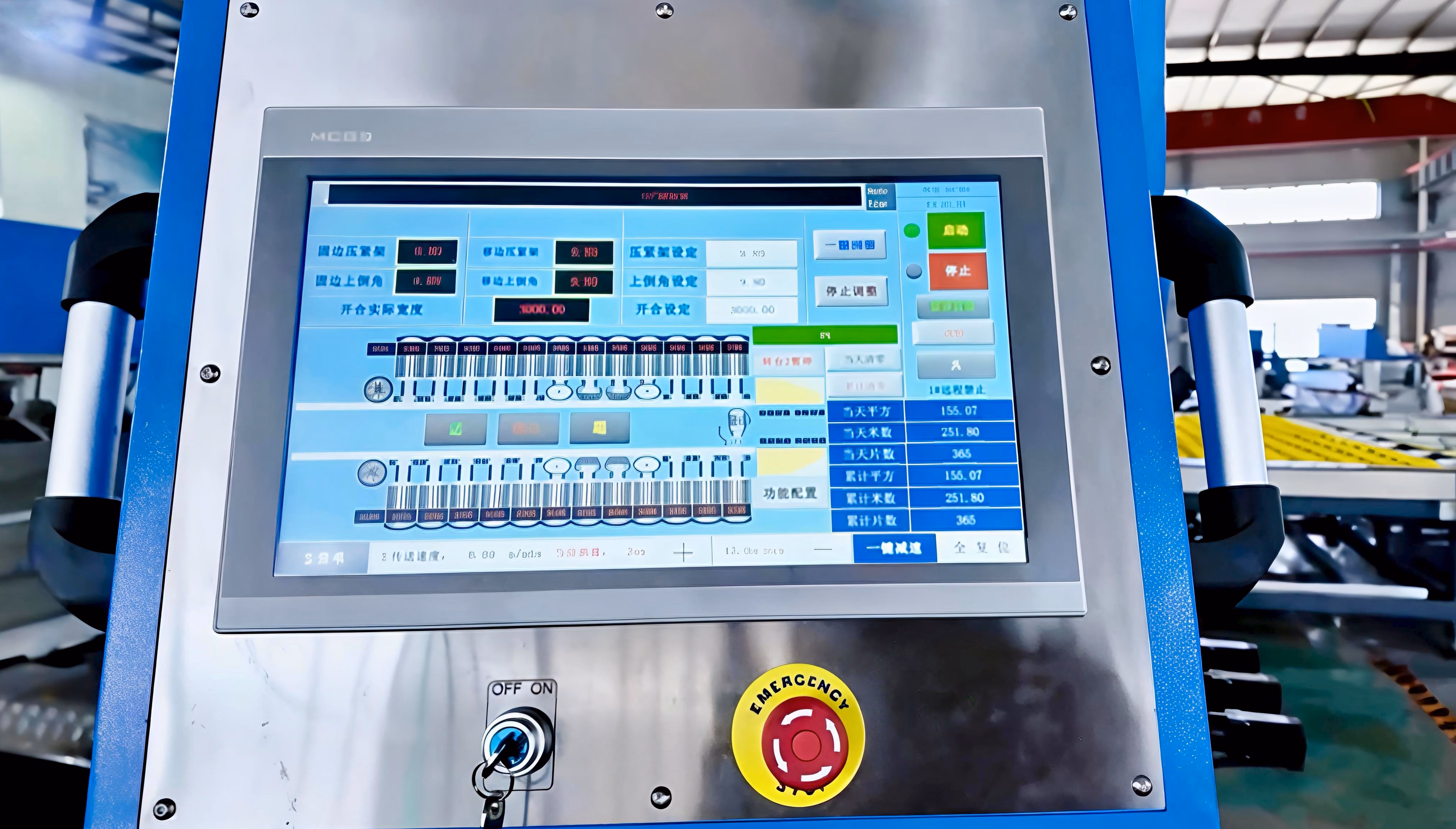

-Controles automatizadosIntervenção mínima do operador necessária
Aplicações do produto
- Fachadas e divisórias de vidro arquitetônico
- Painéis de vidro decorativos
- Ambientes de produção de alto volume

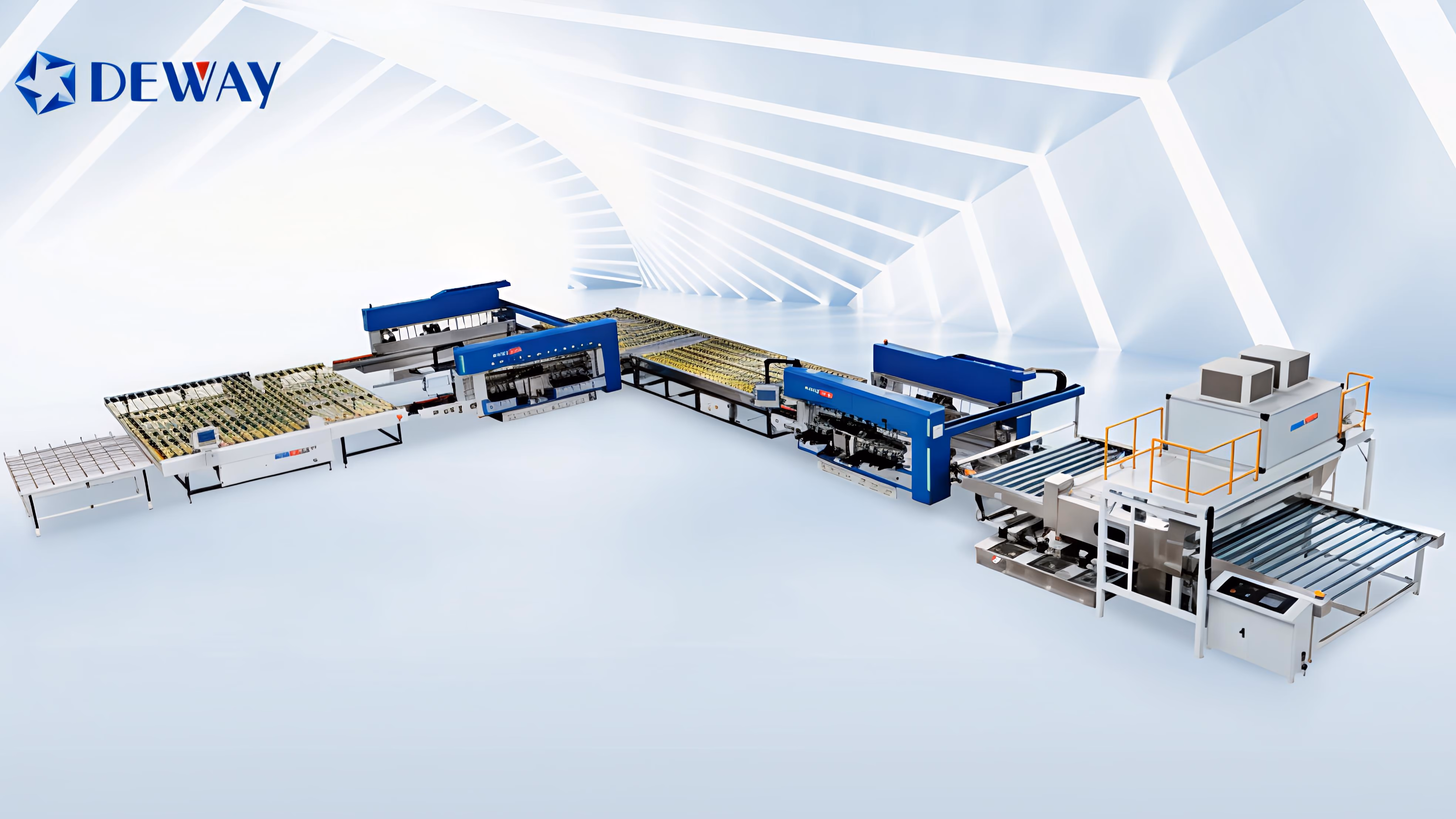

- Linhas integradas de processamento de vidro
Vantagens do produto
- Eficiência de borda duplaProcessa ambas as bordas simultaneamente como uma verdadeira máquina de lapidação dupla de vidro, dobrando a produção em comparação com sistemas de borda única.
- Especialização em painéis de grande formatoPrecisão inquestionável em painéis de 2,5 m com a máquina de processamento de dupla borda de vidro para 2,5 metros.
- Sincronização de linhaFunciona como máquina principal de corte duplo de bordas em células de produção automatizadas.
- Equilíbrio entre velocidade e qualidadeOpera como uma máquina de corte duplo de vidro de alta velocidade, mantendo≤Consistência de borda de 0,1 mm
- 30% mais produtividadeSistema de 20 rodas processa 120 painéis/hora (vidro de 12 mm)
- Tempo de inatividade reduzidoConstrução robusta garante 95% de tempo de atividade operacional.
- Otimização de EspaçoA funcionalidade integrada da linha de processamento de dupla lapidação de vidro elimina a necessidade de sistemas de transferência separados.
Esta máquina de corte duplo de vidro de alta velocidade proporciona retorno do investimento em 18 meses para fabricantes de grande volume, oferecendo bordas com acabamento espelhado (Ra≤0,05mm) reduzindo o consumo de energia por painel em 22% em comparação com os sistemas convencionais.
Dados de identificação
Máquina:Máquina de lapidação dupla de vidro
Modelo: DSM20
Tensão e frequência: 380 V, 50 Hz
Potência total: 46 kW
Espessura de trabalho: 3~19mm
Peso: 7000 kg
Número de série:
Data de fabricação: 2020
Posição da roda em relação à folha de entrada |
DSM20 |
Ref. nº | Nº 10 | Nº 9 | Nº 8 | Nº 7 | Nº 6 | Nº 5 | Nº 4 | Nº 3 | Nº 2 | Nº 1 |
Poder | 1,5 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 2,2 kW | 3,0 kW |
Rev.(50Hz) | 1400 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2840 | 2785 |
Nome | Roda de polimento | Roda de polimento | Roda de polimento | Roda de polimento | Roda de resina | Roda de polimento | Roda de resina | Roda de resina | Roda de diamante | Roda de diamante |
Especificação | Φ150 CE3 | Φ150 10S60 | Φ150 10S40 | Φ150 10S40 | Φ150 240 mingau | Φ150 10S40 | Φ150 240 mingau | Φ150 240 mingau | Φ150 140mingau | Φ175 100 mingau |
Uso | Polimento do fundo | Polimento do fundo | Polimento do fundo | Polimento para ares superiores | Moagem fina para ares superiores | Polimento para arris descendentes | Moagem fina para arris descendentes | Moagem fina inferior | Moagem semifina para o fundo | Desbaste inferior |
Dados técnicos
Dados | DSM20 | DSM22 |
Quantidade de rodas | 20 | 22 |
Velocidade de transmissão(m/min） | 1～8 |
Espessura do vidro (mm) | 3～25 |
Largura do vidro (mm) | 300～5000 |
Tolerância paralela (mm) | ≤0,2/1m ≤0,3/2m |
Tolerância diagonal (mm) | ≤0,5/1m |
Instalar energia(kW） | 46 | 50 |
Tensão(Em） | 380V/50Hz |
Ar comprimido(Mpa） | 0,6 - 0,8 |
Barulho(dB） | ≤80 |
Peso(Kg） | 7000 | 7300 |
